��ͬһ�ۺ�����ͬ�r���F�ߔ��я��ȡ���ģ�����g�ԣ��Ǹ߷��Ӳ����OӋ���L��δ��ĺ����y�}�������ۺ�����cģ��ͨ����ه�����넂�Ԙ�����Ԫ����߽��ܶȣ����@Щ���ԕ��@������朶��\�ӣ�ʹ������ģ��������ͬ�r�g�Լ����½�������׃�������Ƚ��ͣ��෴����������朶��m�������չ�Ժ�������ɢ�������s�����������ϵď��Ⱥ�ģ����ᘌ��@һ�Y���C����ì�ܣ����ִ�W�����ӽY���c����ȫ�����c����ҌO��������n�}�M�����Ե����������g�ҿ�׃�εļ{�����^��ͨ�^���Ტ���ķ��ӽY���OӋ���ɹ��Ƃ��˼�߳��ߏ��ȣ�103.7 MPa������ģ����2.5 GPa�����g�ԣ�36.1 MJ/m3���Ŀ��潻���ϣ�PA-PU�����@һ�����Ԙ������Ԟ鏊���Cģ���C�g�ԅfͬ�����ṩ�˿���;��������������ϵ��OӋ�_������·����
PA-PU�����Ʉ��Ծ�����朶��c���Ծ���朶ι��۶��ɣ��D1a�������У����ȷ�˵ľ��������p(4-(3-����������)����)��ͪ�c�����������ȿs�۵õ���������˵ľ���t�ɰ������ܻ��۱������������������������ͼ������¾ۺ��Ƃ䡣���ú������Һ���T�������Ƃ���Sɫ���� PA-PU ���ϱ�Ĥ���D1b�������Ҝ��£�PA-PUչ�F�����ߵ��������ȣ�103.7 MPa���ߵė���ģ����2.5 GPa������������F�����������О����������L���_��48.5%���g�����_36.1 MJ/m3���D1c������80 ��C�£�PA-PU�Ա���79.0 MPa�ĸ��������ȣ���-20 ��C�£�PA-PU�����я����Mһ��������122.5 MPa��DSC�yԇ�@ʾ��PA-PU�IJ������D׃�ضȸ��_189.2 ��C���D1d����

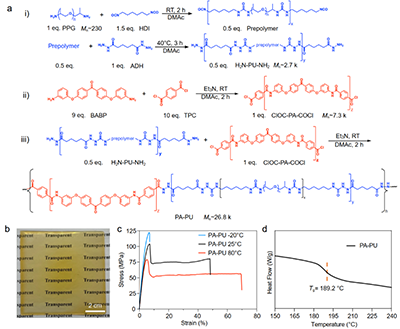

�D1. PA-PU�ĺϳɡ����W�������᷀���ԡ�(a) PA-PU�ĺϳ�·����(b) PA-PU�Č�����Ƭ (8 cm × 8 cm × 0.18 mm)��(c) PA-PU�ڲ�ͬ�ض��µđ���-��׃������(d) PA-PU��DSC�yԇ������
����ͨ�^ TEM �� PA-PU ���ϵ��^�Y���M���˱�������D 2a(i) ��ʾ��TEM �D���е������^������ PU 朶ν����I���γɵļ{�����^�������ɢ�ڄ��� PA ���w�У�ƽ���ߴ�� 17.3 �� 1.5 nm��������@Щԭ�������εļ{�����^�����췽��l����׃���ʙE�A��D 2a(ii)������D 2b ��ʾ�������������£��{�����^ͨ�^��׃���_���潻λ�c�����F��Ч������ɢ���Ķ��@�������� PA-PU ���ϵ��g�ԡ��c����������朶ε�PA������ȣ�PA-PU���Ͼ����cPA���Ƶ�ģ���������Ⱥ��g�����ߣ��S������ PU 朶��L�����ӣ����ϵď��Ⱥ�ģ�������½������g�Ԅt���@�������D 2c����TEM �Y���Mһ��������ͨ�^�{������PU朶ε��L�ȣ�����Ч�{�ؼ{�����^�ijߴ磨�D 2d-e�����C�� PA-PU �еļ{�����^Դ�ښ��I�������� PU 朶Ρ�

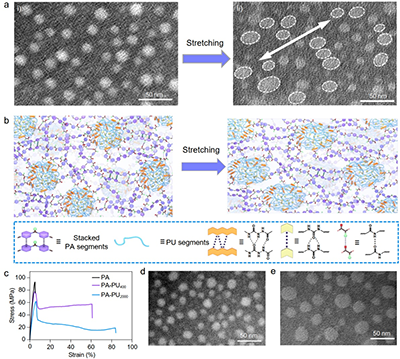

�D2. PA-PU���ϳ��ߏ�����ģ�����g�ԵęC���о���(a) ԭʼ(i)�������(ii)��PA-PU���ϵ�TEM�D��(b) PA-PU�����������µ�������ɢʾ��D��(c) PA, PA-PU400��PA-PU2000���ϵđ���-��׃������(d, e) PA-PU400 (d) �� PA-PU2000 (e) �� TEM �D��PA-PU400��PA-PU2000�������½ǘ˱�ʾPU朶��а������ܻ��۱������ķ�������
PA-PU ���ϱ��F��Խ�Ļ��W�����ԣ��D 3��������քe�����ڼ�ˮ��1 M HCl �� 1 M NaOH ��Һ�� 24 h ���|��׃���������^ 3%�������ڸ����֏�����ʼ�|�����D 3a������PA-PU���Ϗ�����ˮ��Һ��ȡ����δ������ֱ���M�����W�����yԇ���������������Ⱥ�ģ����δ�l��׃�������������L�������������D 3b�������⣬PA-PU ���Ҵ��������顢��ͪ�����������н��� 24 h ����Û�ʾ�С�� 7%�������ڸ������ȫ�֏����ʼ�|�������W���ܣ��D 3c-d�����@�N�����Ļ��W������Դ�� PA-PU �Ī����^�Y��������朶�֮�g�� �ШC�� ����ô�ʹ朶ξo�ܶѷe��ʹ���I�������Ʉ���朶Θ�����������ˮ�h���У��Ķ��@������ˮ��Һ���ЙC�܄��ĝB���x��PA-PU���������Ļ��W�����ԡ�

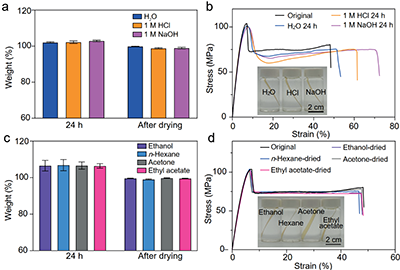

�D3. PA-PU�Ļ��W�����ԡ�(a) PA-PU������ˮ��1 M HCl��1 M NaOHˮ��Һ�н���24 h���������|��׃����(b) PA-PU�����ڲ�ͬˮ��Һ�н���24 h��δ��������B���đ���-��׃������(c) PA-PU�������Ҵ�����ͪ������������������н���24 h�����^�������|��׃����(d) PA-PU�����ڸ��N�ЙC�܄��н���24 h����60 ��C�����đ���-��׃������
���ߌ�����̼�w�S�����n��PA-PU��N,N-����������(DMAc)��Һ�У����܄��]�l���Ƶ���PA-PU/CF�ͺϲ��ϣ��D4a����PA-PU/CF�ď������Ⱥ͏���ģ���քe��228.9 MPa��25.3 GPa�������쏊�Ⱥ�����ģ���քe��529.2 MPa��33.6 GPa���@Щ��ֵ��������Ʒ���h����֬����̼�w�S�ͺϲ���epoxy/CF���D4b-c�����Ҝ��µě_���yԇ������1-PA-PU/CF���_�ƕr��������_������801.1 N���ʬF�g�Ԕ��ѣ����֮�£�1-epoxy/CF��������_�����H��650.7 N�����l�����Ԕ��ѣ��D4d-e������-20 ��C�ĵؗ͜l������1-PA-PU/CF��������_�����Mһ��������840.2 N�����Ա����g�Ԕ��ѣ���1-epoxy/CF��������_�����½���283.1 N�����f���F����Ԕ������D4f-g������D4h��ʾ���oՓ���Ҝ�߀�ǵؗ͜l������PA-PU/CF�����_���ܾ��@������epoxy/CF���C����PA-PU/CF�ͺϲ������^�ڂ��y�h����֬��̼�w�S�ͺϲ���չ�F�������������W���ܺ��@�������ĵ͜ؿ��_��������

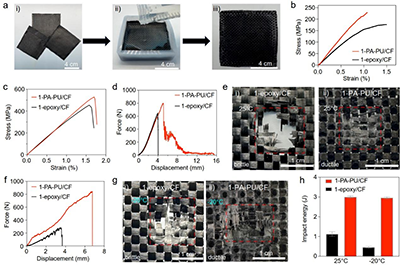

�D4. PA-PU/CF�ͺϲ��ϵ����W�c���_�����ܡ�(a) PA-PU/CF���Ƃ��^���D��(b, c) PA-PU/CF������ (b)������ģʽ(c)���đ���-��׃������(d, e) 1-PA-PU/CF ��1-epoxy/CF���Ҝ؛_���yԇ�е���-λ������(d)�Լ��_�����Ѻ�Č�����Ƭ(e)��(f, g) 1-PA-PU/CF and 1-epoxy/CF��-20 ��C�_���yԇ�е���-λ������(f)�Լ��_�����Ѻ�Č�����Ƭ(g)��(h) 1-PA-PU/CF��1-epoxy/CF���Ҝؼ�-20 ��C�µ��_���ܡ�
����PA-PU���������ڴ����Ě��I����ã�����ڼӟ�l�����F�ټӹ���������D5a��ʾ����PA-PU�гɺ��׳ߴ����Ƭ����140 ���ቺ30��犺��������«@��PA-PU���ϡ��ɴΟ����ܺ��ϵđ���-��׃�������cԭʼ��Ʒ�������دB������PA-PU���Ͼ��г�ɫ���ټӹ��������D5b�������⣬������PA-PU����DMAc���ܽ�����ԣ�PA-PU/CF�ͺϲ��ϿɌ��F�܄��o���Ļ������ã��D5c�������û��յõ���PA-PU��̼�w�S�����������Ƃ�PA-PU/CF�ͺϲ��ϣ������^����ѭ�h���ͺ����ϵ����W���ܱ��ֲ�׃���D5d�������������Խ�Ŀɻ������ܡ�

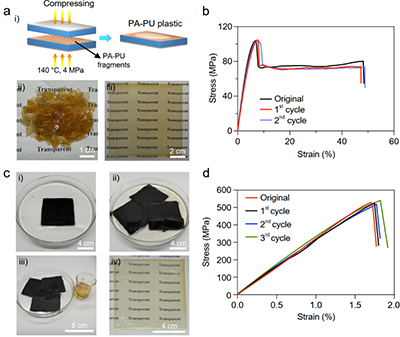

�D5. PA-PU���ϵ��ټӹ���PA-PU/CF�ͺϲ��ϵĻ������á�(a) PA-PU���ϵ��ټӹ��^�̈D��(b) ԭʼ���ɴ��ټӹ���PA-PU���ϵđ���-��׃������(c) PA-PU/CF�ͺϲ��ϵĻ����^�̈D��(d) ԭʼ�����λ��պ�PA-PU/CF�ͺϲ��ϵđ���-��׃������
�C�ϣ��O������ڈF�����������g�ҿ�׃�εļ{�����^���OӋ����Ƃ��˼�߳��ߏ�����ģ���c�g�Ե����潻PA-PU���ϡ������������£��{�����^ͨ�^��׃���_���潻λ�c���F��Ч��ɢ�������Ķ��x���˿��潻���σ������g�ԡ�PA-PU����߀�߂䃞���Ļ��W�������c���ټӹ����������_�l�����ܿɳ��m���ϼ����w�S�ͺϲ����ṩ���µ�˼·��ԓ��������Robust yet Deformable Nanodomains for Super-Strong and Ultra-Tough Reversibly Cross-linked Plastics�����}�l�����ڿ���National Science Review������DOI: 10.1093/nsr/nwaf512�������ִ�W��ʿ���ճ����鱾�ĵ�һ���ߣ����ִ�W�����O�����鱾��ͨӍ���ߡ�
ԭ��朽ӣ�https://doi.org/10.1093/nsr/nwaf512
���d��Փ��ԭ�ġ�
- ��ɽ��W��־�x�����w�����/UCLA�R�������� Sci. Adv.���ɿ��١�Ҏģ���Ƃ�ĸߏ��g�����x�����zĤ���ڸ���������������� 2026-03-03
- �������/̫ԭ�������P���F� CEJ���A���l��ú�Ҵ��ď��g�ͺ�ˮ���z�Ŀɳ��m�cҎģ���Ƃ估�䑪�� 2026-02-28
- UCLA �R�������ڈF� Adv. Mater.���ġ�朶��\�ӡ����� - һ�Nˢ�¸���ͬ�Լo䛵ij����gPVAˮ���z 2026-02-26
- �|�ϴ�W�����۽���/������ڡ�ACS AMI������׃�δ���Һ�B���ټ{��ƽ�_���ڼ�����ˎ���f�ͺʹŹ�������������ữ�� 2024-02-26
- �����������ڡ�����Ӣ�����n�}�M��Adv. Mater.����ͨ�^��������׃�ε�ܛ�|�����Ƃ�߰l����ܵĽ�늏����w 2023-05-25
- ���д�������/�w���ʽ���/ꐆ������ڡ�����˳̗��о��T��Sci. Adv.�����o�����ܵ��������֧������ʳ���S�T�o��늴̼� 2023-03-11
- �п�Ժ�L���������Ȍ��F�ۺ���{�����^�ļt����V�������� 2016-08-15
