�����w�Џ��s���ܵČ��F(xi��n)������ه�ڶ��������ij��������ã����絰���|(zh��)�ۯB���H��Ҫ�ɚ��I��(w��n)����߀��Ҫ��ˮ���úͽ�����λ�Ĺ�ͬ���c�����طǹ��r������ͬһ�wϵ�л����ɔ_�����Ա��ֹ����خ��ԣ���(g��u)�����������������õĺ������������������ij������ã��о��ˆT�ѳɹ���(g��u)���˾��ܿɿصij����ӽM�b�Y(ji��)��(g��u)�����_�l(f��)�����܃�(y��u)���Ĺ��ܲ��ϡ�Ȼ������ǰ�о���Ҫ�۽����������������õ��������ɔ_��ԭ�t�����@Щ����������֮�g���ڵąf(xi��)ͬЧ����ȱ��ϵ�y(t��ng)̽�����@���_�l(f��)��һ�����ܲ����ṩ����Ҫ�C����

�D1. �������w�R�e���á����ؚ��I�����ؚ��I��(g��u)�����������������ӾW(w��ng)�j�ĽY(ji��)��(g��u)�������f(xi��)ͬ���ÙC�Ƽ����ܱ��F(xi��n)��ʾ��D
���ڴˣ��Ϻ���ͨ��W���W�����WԺ������/������n�}�M�ɹ���(g��u)����һ�N���ͳ����Ӿۺ���W(w��ng)�j(SPNs)�����������������w�R�e�����ؚ��I�����ؚ��I���N�ǹ��r����ã��@Щ���üȱ�������������չ�F(xi��n)�f(xi��)ͬЧ����ʹ����ͬ�r�߂䃞(y��u)���������Ժ̈́ӑB(t��i)푑���(�D1a)�����w���ԣ���f(xi��)ͬЧ����Ҫ�w�F(xi��n)�ڣ�(1) ���N��ͬ��������õ����x�C�ƣ�(2) ���ؚ��I�������w���F(xi��n)��(li��n)���õĽY(ji��)��(g��u)֧��(�D1b,c)�������Ԙ�ƷSPN-2չ�F(xi��n)��Խ�ľC�����ܣ����쏊���_31.3 MPa���g�Ը��_172.0 MJ/m3����߳�ɫ�Ŀ�����/��˺���ԡ��������ޏ��������ټӹ����ܡ��Mһ����SPN-2�����齻����°l(f��)��(ACEL)�����������������ף���75%��׃���Ա��ַ�(w��n)���İl(f��)������(�D1d)�����P(gu��n)�о��ɹ�����Orthogonal yet Synergistic Supramolecular Interactions to Boost Material Properties�����}�l(f��)���ڽ��ڵġ�Macromolecules���s־�ϣ�DOI: 10.1021/acs.macromol.5c02550����

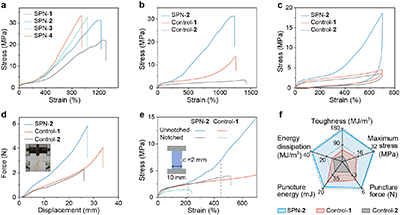

�D2. SPNs�����սM�ęCе����
��������ͨ�^����yԇ��SPNs�ęCе�����M�����u��(�D2a)���Y(ji��)���@ʾSPN-1��SPN-4�����쏊�ȷքe��22.1��31.3��32.6��33.5 MPa���������L��1312%��1242%��1030%��948%���䏊�Ⱥ�ģ���S����(li��n)�ܶ����Ӷ���������չ�����н��͡��Mһ��ᘌ�SPN-2�����սM�M����Ԕ�����������U�����ܲ������yԇ�@ʾ(�D2b)��SPN-2���g��172.0 MJ/m3�͏���31.3 MPa�քe��Control-1��2.7���c2.3����Control-2��5.6���c9.2���������ё�׃���(1242% vs 1265%��1437%)���������ӻ��ij�����������@�������˲��ϵď����c�g�ԡ�ѭ�h(hu��n)����yԇ��(�D2c)��SPN-2��700%��׃��������ɢ�_38.2 MJ/m3���@�����ڌ��սM(12.7��11.1 MJ/m3)��չ�F(xi��n)����(y��u)����������ɢ���������S��Ŀ����̺�ȱ��ԇ�Ӝyԇ��(�D2d,e)��SPN-2�Ĵ̴������ʹ̴����h�����սM����SPN-2�Ĕ����ܸ��_75.2 kJ/m2���s�錦�սM(25.6 kJ/m2)��3�����@ʾԽ�Ŀ��p�����Ѽy�g��������SPN-2�������P(gu��n)�I���Wָ���Ͼ����F(xi��n)���@����(y��u)��(�D2f)���@Դ�����N��������������õČӼ����f(xi��)ͬ�C�ƣ������w������׃���^���������Ч�Ġ����I��ɢ���������ؚ��I�ṩ��������Ľ�(li��n)�Է�(w��n)���W(w��ng)�j�Y(ji��)��(g��u)���۰�������ϵ��^�����I�t���M朶��\�Ӻ͑����طֲ������߸�˾��������M����ͬ�T���˲��ϵĸ��g���c�p�������ԡ�

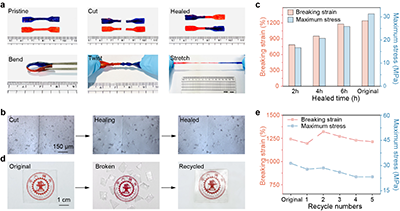

�D3. SPN-2�����ޏͼ��ؼӹ�����
���ښ��I�c�����w����õĄӑB(t��i)�������ԣ�����ϵ�y(t��ng)�u����SPN-2�����ޏͼ����ټӹ����ܡ����ޏ͜yԇ�У�����ͬ�ɫ��SPN-2��Ʒ�Д�ӣ���(j��ng)100 ���ӟ�5��犼��Ɍ��F(xi��n)������Чճ�ϣ����Ϻ��Ʒ�ܳ�������Ť�D(zhu��n)����׃��������l(f��)������(�D3a)���@�R�^���Mһ���C�������ϱ���ļ������ڜغͼӟ�l�����S�r�g������u����ֱ����ȫ��ʧ(�D3b)������yԇ�������ޏ͕r�g���L�ɴ��M���W���ܻ֏ͣ�6С�r��Ʒ�������L�ʻ֏���950%(�_ԭʼֵ81%)��������֏���20.7 MPa(�_ԭʼֵ80%)���C����SPN-2��Ч�����ޏ�����(�D3c)�����ؼӹ���ͨ�^�ቺSPN-2��Ƭ�M�����u������D3d��ʾ����100 ����10 MPa�l���ቺ10��犣���Ƭ�����ܞ������������ҟoȱ�ݵ���Ʒ���t����V�����C�����ټӹ���SPN-2�Ļ��W�Y(ji��)��(g��u)�cԭʼ����һ�¡�����yԇ�Mһ���������v��(j��ng)5��ѭ�h(hu��n)�ټӹ���SPN-2�Ĕ������L�ʺ����쏊�����cԭʼ��Ʒ�ஔ(�D3e)����C�����ڶ�λ���ѭ�h(hu��n)�з�(w��n)�������W�����c��(y��u)���Ŀ��ؼӹ��ԡ��C�ϽY(ji��)����������N����������Ø�(g��u)�ɵĿ��潻(li��n)�W(w��ng)�j�x����SPN-2��Ч�����ޏ������c���õĻ����������ܡ�

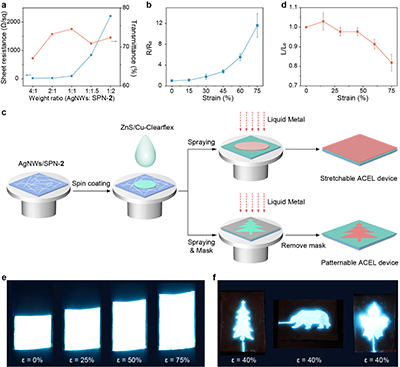

�D4. SPN-2�ڿ�����ACEL�����еđ���
ACEL�����������@ʾ�����Ƥ�w�Ϳɴ����O(sh��)���о��ЏV韑���ǰ���������ܿ�����ACEL�������P(gu��n)�I���ڻ��ײ������߃�(y��u)�������W���ȡ����ޏ���������W���Ժ����õĹ�ˇ�m���ԡ��b��SPN-2���g�ԡ����̴���˺�����ܡ����ޏ�Ч�ʡ����ؼӹ����Լ��������ȷ����Խ���F(xi��n)�������Mһ��̽���������������ACEL�������đ��Ý���������ͨ�^��Һ���Ƃ�����ӊA�ĽY(ji��)��(g��u)�������y�{�������ɢ��SPN-2���γɼ�ߌ�����c�����Եďͺϵ�늘O�����g�l(f��)��Ӳ��Ó��~ZnS�ɹ�ۣ�픲��ԈD����Һ�B(t��i)���������늘O���@�N�Y(ji��)��(g��u)���ô_���������ڙCе׃���µķ�(w��n)���l(f��)���c����늽��|���S��(y��u)����AgNW�cSPN-2���|(zh��)����(�D4a)��2:1��ȵďͺϲ����ڌ����(28 �� sq-1)�c��W�^��(550 nm̎�_73.3%)�g�_�����ƽ�⣬��30%���쑪׃���Ա��ֵ���裬չ�F(xi��n)����(y��u)����늙Cе��(w��n)����(�D4b)���D4cչʾ��ACEL�����ķֲ��Ƃ����̣����Ƃ�������60%���S��׃�¿ɾS��90%��ʼ�l(f��)�⏊��(�D4d)���w���ڹ��܌��g�đ������_����Y(ji��)��(g��u)�cҺ�B(t��i)�����늘O�ĄӑB(t��i)����ԃɴ�f(xi��)ͬ�C�ơ��錍�F(xi��n)�ɶ��ƈD�����о����þی����������Ҷ�����ģ���и���xҺ�B(t��i)����늘O�Π�(�D4e)��ͨ�^�����Ρ����~�����ε�ģ��(�D4f)���ɹ��@�ðl(f��)��D����(w��n)���Ĺ����������˲������@�˻���SPN-2��ACEL�����ڿɴ������Ƥ�w�����Ի��˙C���������еđ��Ý�����
���Y(ji��)���f��������/����݈F�ͨ�^�{(di��o)��������������������֮�g�ąf(xi��)ͬЧ�����ɹ��_�l(f��)����߸ߙCе���Ⱥ̓�(y��u)���ӑB(t��i)�m���Եij����Ӿۺ���W(w��ng)�j��������̽�����������Կ�������������еČ��H���á��@헹������H�鳬���Ӿۺ���W(w��ng)�j�������{(di��o)���ṩ���µ�˼·��Ҳ��l(f��)չ��һ�������������ܳ����Ӳ����_������;����
�Ϻ���ͨ��W���I(y��)��ʿ��������F(xi��n)����h���̴�W�v�������Ϻ���ͨ��W��ʿ�����ı���Ѧ�P��ԓՓ�ĵĹ�ͬ��һ���ߣ���ʿ���������о��T��������ͨӍ���ߡ����о������õ��ˇ�����Ȼ�ƌW����22475128��52333001��22305150��22471164��52421006��52403162�����Ϻ�����Ȼ�ƌW����22dz1207603���������ӽY(ji��)��(g��u)�c���χ������c�������SKL-SSM-202518�����Ї���ʿ��ƌW����2024M761944�����Y����
ԭ��朽ӣ�https://doi.org/10.1021/acs.macromol.5c02550
- ���_��W������n�}�M Macromolecules�����h(hu��n)��(li��n)�c���r��(li��n)�ąf(xi��)ͬЧ��ָ���ߏ��g������z���Ƃ� 2025-10-14
- ���K��W�x���F� Macromolecules���۰��������w����λ�I�͚��I֮�g�ĄӑB(t��i)�f(xi��)ͬЧ�� 2025-07-24
- ɽ�|��W��־�����ڈF� Nano Lett.������MXene�cTA-Fe3+�f(xi��)ͬЧ����ˮ���z���湤��Ĥ���ڷ�(w��n)�����Ĥ���sÓ�} 2024-01-07
- �|���ִ��ں��i����/��ꖻ����w���� Nat. Commun.��һ�N������������������� 2025-10-09
- �|�A��W������/���ڈF� Matter��ˮ�錧����x�ݻ��Ƃ��߸ߙCе�����c�Ҝؿ��ټӹ��Եľۺ������ 2025-04-09
- ���r(n��ng)�����ϼ���ڈF� AFM: ���иߙCе���ȡ���ƣ���Ժ��x��늌��ʵĶ�ܽz�Ϻ��dˮ���z���ڱO(ji��n)�y���w�����w�� 2025-04-05
- ����S�w�Q/����h/Ф���F� JACS�����ò����Q�ؓ九(ji��)�c��(g��u)���f(xi��)ͬ�Ĺ��r�c�����Ӿۺ���W(w��ng)�j 2026-02-10
�\���P(gu��n)ע�߷��ӿƼ�
- 2026����ߌ��Ї�����Ұl(f��)չ...
- �����I(l��ng)Ʊح300+���h��I(y��)�R��...
- �P���Ж|�����L���Ѓx�����{...
- �f����Ŀ �ذ��_�֣�2025�C...
- ICIE���H(�V��)Ϳ�Ϲ��I(y��)չ�[...
- �_չ�ڼ����ۄ�������朄�δ...
- 9������Ҋ���£�AI�(q��)��+���a(ch��n)...
- �P(gu��n)���e�k�ڶ�ʮ�����Ї����H...
- �R�ۼ�˃x�� ����ȫ���̙C ...
- CPHI����չ����҃x���c�O(sh��)��...
- ���ܹ��A��朆���������22��...
