�������wϵ����Ƥ�w�еęCе��������ه�x����Ĥ��ݔ�����F�|�X��̖���������̖���D���������Cе��֪���f���И���ϵ�y�������@�N����ԭ�����x�����ˮ���z���w�F�����ӵ��x���w�ƣ����J���ǘ�����һ������������ǰ����ܛ������Ȼ�����F���x�ˮ���z�ձ����R�Cе���Ȳ��㡢�x��푑��y�Գ��m�����������ߏ����W�j���������ݶȶ��y�����F��Ч�ĉ����T�����x���w�����@һ���W����-�x����ܵ�ì���L���Ƽs���x�Ӊ���wϵ�İlչ���x�Ӊ��ˮ���z�У��x���w���S�C�l�������S���g�W�j������@Щδ�ܼs�����x���w��횿˷����g�܉���������������ǣ��Ї��ƌWԺ�m�ݻ��W�����о������S���о��T�F������x����z���W�����c�x����ܵļ��ݣ�ͨ�^������?�Y�������OӋ�����ԣ����������Խ���W���ܺ��B�m�x�푑����x�Ӊ�늹������z��PIEgels�����C���x�����Ч�������H������ȫ�o��ľۺ���W�j��ͬ�ӿ�������Ӽ��Y���аl�����@���OӋ����������W�����c�x�Ӊ�늻��Ե�ܛ���z�����ṩ�������OӋ������
2025��12��10�գ����P������Continuous piezolonicity-driven electromechanical coupling in mechanically robust conductive eutectogels���l����Nature Communications���m�ݻ������S�ɹ���ʿ��ԓՓ�ĵ�һ���ߡ��Ї��ƌWԺԺʿ���m�ݻ��W�����о������S���о��T���������о��T���T������о��T��������W��־�����ڞ鹲ͬͨӍ���ߡ�
Ҫ�cһ��PIEgels�ąfͬ�OӋ������������չʾ
���о�ͨ�^�����OӋ�c�Y�����̵ąfͬ�{�أ�������һ���������W�����c�B�m�x�ݔ����PIEgels���Y���߶��ϣ�ͨ�^�܄��ÓQ�M�ЙCеӖ�������Ӽ��������p�W�j�Y�������ӳ߶��ϣ���늾ۺ���PEDOT:PSS�c�ȡ��c�x�ӌ��F�x���C������Ч�������߅fͬ���������W���ܕr�������x�Ч������ͬ�ڂ��y����ͬ�����x�ܛ�������Ӽ�ȡ��Y����Чȡ���x�ӵ��w��·����ʹ�������µ��x���������w�S���g�����ݔ���ĽY��������x�ӵ��w�ƽ����˿��g�݉�����һ���棬��Ӻ��x�ӽM��֮�gͨ�^늺��a���C�ƣ������x�ӽ��Q�������F�x��-�����ϡ�PIEgels���Y�����������әC�ƅfͬ������F�����W��늌W���x�����֮�g���o�p���ݣ������ģ����21.72 �� 1.50 MPa�����я��Ȟ�23.53 �� 0.78 MPa�������g�Ԟ�42.39 �� 1.60 MJ m�C3����늌��ʞ�0.164 �� 0.0276 S cm�C1���x�Ӊ�����z��3.0 MPa�����̼��¿ɮa�����_40 mV�ķ�ֵ�x�푑�늉�����푑��r�g�ɳ��m�s200�������F�˳��m�ĉ����T�����x�푑����D1����

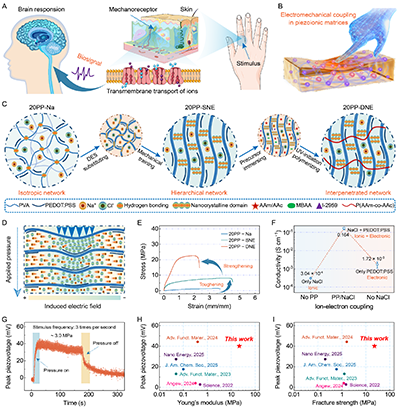

Figure 1. Design principle and achievement exhibition of mechanically robust PIEgels.
Ҫ�c����PIEgels�����W���ܺ͏��g�C��
PIEgels���vNaCl�}����DES�܄��ÓQ���CеӖ�������W�W�j�����������^�̣����F��߶�������ɢ�C�ơ����w���ԣ��}���c�܄��ÓQ�@�����M�˼{����ijɺ��c���������CеӖ���t�������L������ļ{���Ķ��γɌӼ��Y�����Ӽ������W�j������{���w�S���{�����ؓ估�����g������fͬ�γ����ķ��ӳ߶ȵ����^�߶ȵĶ��߶�������ɢ�C�ƣ����������PIEgels�����W������ģ�������ȡ��c�g�Ե�ͬ���������w�����䃞�������W�ԣ�PIEgels���^�߉����̼����S��ȡ�����x���w���ṩ�˱�Ҫǰ�ᣬҲ��Q���x�Ӊ�����z����ܛ��푑������tʧЧ����ì�ܣ��D2����

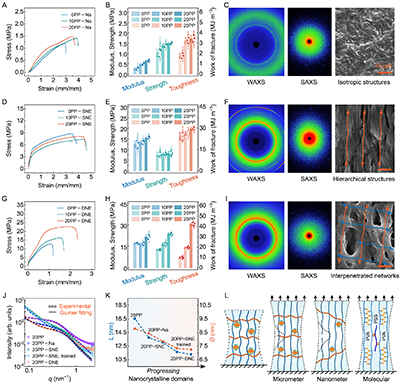

Figure 2. Mechanical performances and structural evolution of PIEgels.
Ҫ�c����PIEgels���x��-������Ч���͌�늙C��
ͨ�^늻��W��Ч�·�M���C��PIEgels�����x��늌����������x�ӂ�ݔ������ӂ�ݔ���@�w����PEDOT:PSS�cNa?��Cl?֮�g���x��������Ч������PIEgels����PEDOT:PSS���ǃH������ӌ��w������ͨ�^�cNa?��Cl?֮�g�ĄӑB늺��a�����ã����c�x���w�Ƅ����W���{���������о��@�N늺��a��Ч����ͨ�^DFT�о���PEDOT:PSS�cNa?��Cl?֮�g���x�ӽ��Q�����ļ���˹�����ܣ�317.7 kJ/mol�����ǟ����W�������������w���ԣ�PEDOTͨ�^��Ѩ-�O��������ô��MCl?��ݔ����PSS��ϵ�?SO??���tͨ�^�o������cNa?�Y�ϣ����߅fͬ���F���x�ӽ��Q�@��������PIEgels��늌W���ܣ��_��������ˮƽ���������@�N�x���C���֮�g�ąfͬ늺��a��Ч��ͬ�rҲ�Ŵ��������x���ډ��������µ��w�����ʲ��PIEgels�a������x��늉�ݔ�����P�I���ӻ��A���D3����

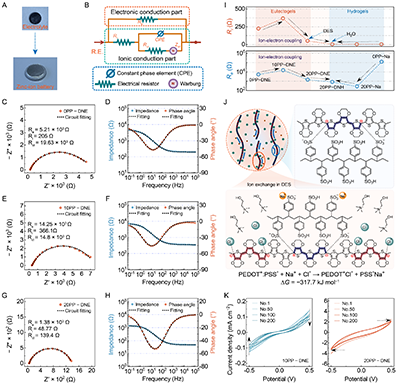

Figure 3. Ion-electron coupling and conductive mechanism of PIEgels.
Ҫ�c�ģ�PIEgels���x�푑����x�Ӊ��ϵ��
���о����õ��͵ĉ��ی�PIEgels�M���x�Ӊ�����ܜyԇ���c0PP�CDNE��0 wt% PEDOT:PSS����ȣ�20PP�CDNE��20 wt% PEDOT:PSS�����@�������Ӊ��r���x�ӔUɢ�����W��ͬ�r��ж������S���@���x��ʧ������W����10PP�CDNE��10 wt% PEDOT:PSS���t��K�x���w������Ҫ���ǣ�PIEgels���x������SPEDOT:PSS��ȵ�׃��څ���c늻��W���|һ�����@һ���P���Mһ���C��PIEgels��ͨ�^PEDOT:PSS�����ه���x�ӽ��Q�����{���x����ݔ�����W�������_PIEgels���x�����ϵ���S������푑����Mһ���y���˲�ͬ�����µ��x�푑�늉�ݔ�����������ó��x�����ϵ���������鉺����P���c푑�늉���V����������0 ~ 1 MPa�����̼��£��x�푑�늉���0�������o�����l�x�Ӳ���w�ƣ���1 ~ 5 MPa�ĉ����̼��³ʬF����푑����x�Ӊ��ϵ����10.9 nV Pa�C1���S��������u���ӣ����x�Ӊ��ϵ����1.44 nV Pa�C1���D4����

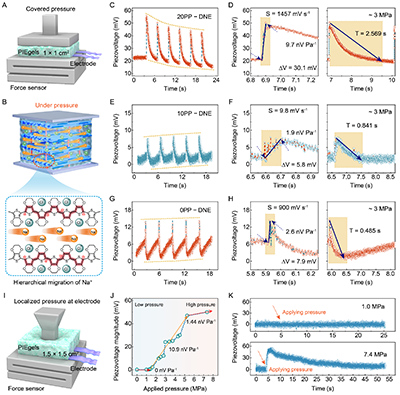

Figure 4. Piezovoltage responses and piezoionic coefficients of PIEgels.
Ҫ�c�壺�Ӽ��Y��ȡ��늺��a�������W�fͬ���x늙C��
���о�ͨ�^ϵ�y�Č�������늻��W�����c��ՓӋ���������U��PIEgels�Љ���x��Ч���ķ�����Դ�����Ӽ��W�jȡ��Ч���c늺��a���C�ơ�һ���棬�Ӽ��Y��ͨ�^�����x�ӂ�ݔ�Ŀ��g�܉����M�˸���Ч���x���w�ƣ���һ���棬늺��a���C�ƽ��������ӑB�{���x�ӔUɢ�����W��ԓ�C��ͨ�^�x�ӽ��Q�������F���M��ԓ�����ڟ����W�Ͽ��l�M�У������������x���c��ӝ���Դ_�����õķ��������W��Cl?����PEDOT�Ǽܿ�Ѩ����Ҫ늺��a����N���܉�������ӂ�ݔ朣�������Ӊ������Mһ������Na?�x�ӂ�ݔ��ͬ�r���{������h���е�Cl?�x���w�����ޣ��@��������Na?�cCl?�x��֮�g�ĔUɢϵ������Ķ�ؕ�I�ڸ߉��늉�ݔ�������ڳ��������r��PSS���?SO??���F��Na?�Y��λ�c������Ӿ�Na?�x�ӷ����w�ƣ��M�����M�x��ʧ������W�����ϳ��m�ĉ������͉��늉�ݔ�����D5����

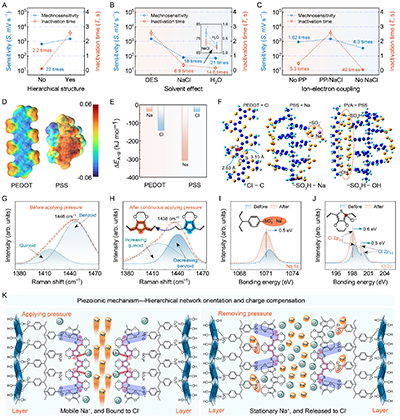

Figure 5. Piezoionic mechanism governed by hierarchical network orientation and charge compensation dynamics.
Ҫ�c�������ӄ����W̽���x�Ч�����x�ӔUɢ�����W
���ӄ����Wģ�M�Mһ��ӡ�C��PIEgels�ĉ���x�����Լ�����ڵąfͬ���ÙC�ƣ���ʾ�˔Uɢ�����W���@���ķnj��Q�ԣ��Ķ��������B�m�����ӵ��x���w���^�̡��@һ�О������������σH��������̼��±���������Դ�ڌӼ��Y���������x���w���c�x��-����g��Ч늺��a���ąfͬЧ����ǰ�ߏĽY�������{���x���w��·�������ߏķ��ӌ����{���x�ӔUɢ�cʧ������W�������fͬ���չ�F�������ټ������ʧ��ķnj��Q�x���w�Ƅ����W�C�ƣ���K���F�˙Cе���ȡ�����x���`�����c�B�mݔ����������������������о�����PIEgels������һ�����ڙCе�̼��®a����늉���ԭ��������չ�F��������ģ�K���M�����Թ����O���c�\�ӱO�y�еđ��Ý������D6����

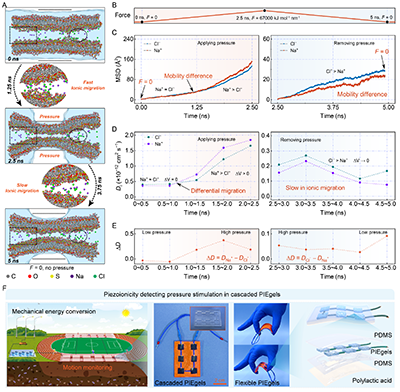

Figure 6. Piezoionic diffusion kinetics via MD simulation and application demonstration.
���о�ͨ�^�����c�Y�����̵ąfͬ�OӋ�����F�����W�����c�x�Ӊ�����Եğo�p���ݣ��_�l�����ЌӼ��{���w�S�Y���ď��gPIEgels���Ɍ��������a���`�������m��푑������x�ܛ�����ṩ��һ�N���ƏV���OӋ��ʽ��ͨ�^�OӋ�Ӽ��Y��ȡ�����x���w��·����ͨ�^늺��a���C���{���x�ӔUɢ�����W���Ķ��ڸ��Cе�̼��l�����F�������B�m�ęCе�����̖�D����
Փ����ϢXu, C., Wang, W., Feng, Y. et al. Continuous piezoionicity-driven electromechanical coupling in mechanically robust conductive eutectogels. Nat. Commun. 17, 501 (2026).
����朽ӣ�https://doi.org/10.1038/s41467-025-67193-7
���d��ԓƪՓ�ġ�
