熱烈祝賀本課題組成員的文章Modified polybenzoxazine and carbon fiber surface with improved mechanical properties by introducing hydrogen bonds于2022.11.20發(fā)表于《European Polymer Journal》。

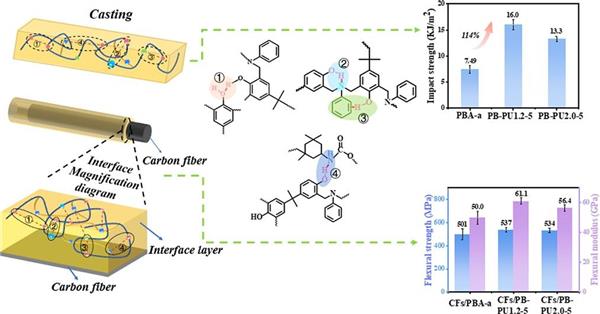

通過將新設計和合成的具有不同鏈長的姜黃素基聚氨酯結合到聚苯并惡嗪（PU1.2 和 PU2.0）和碳纖維表面，能夠引入不同數量的氫鍵。改性聚苯并惡嗪表現出增強的機械性能，例如更高的韌性和彎曲強度，分別高達 16.0 kJ/m 2和 147 MPa。相比之下，該文章表面改性碳纖維增強苯并惡嗪復合材料的彎曲強度高達 537 MPa。此外，表面改性碳纖維增強聚苯并惡嗪改善的機械性能是因為基于姜黃素的聚氨酯可以通過引入具有高濃度氫鍵的軟層來顯著改善基體和樹脂之間的界面附著力。該研究不僅提高了聚苯并惡嗪和碳纖維增強聚合物復合材料的力學性能，而且揭示了一種通過調節(jié)氫鍵含量來提高熱固性樹脂力學性能和碳纖維界面粘附力的新方法。
