鹽酸四環素（TTC）是一種具有生物毒性的抗生素，會對生態系統造成嚴重破壞。近年來，鑒于光催化技術獨特的優勢，被認為是解決這一問題的一種有效手段。然而，光響應較弱、電荷傳導較差及目標物富集能力不強是傳統光催化劑普遍存在的問題，嚴重影響其對目標污染物催化降解性能。為此，本研究設計并制備了一種具有超高BET比表面積（1181.57m2/g）及強光吸收能力的葫蘆狀中空介孔SiO2顆粒，并將其用于負載Ag/AgBr肖特基結。光電化學表征顯示，由于Ag/AgBr肖特基結及氨基修飾葫蘆狀中空介孔SiO2微粒協同作用，該光催化劑光響應性及界面電荷傳導特性均顯著提升，并促進·OH活性自由基的有效生成。最終優化后的催化劑（40wt%HSAA）表現出顯著增強的TTC催化降解活性（3.79×10-2min-1），是商用P25性能的28.3倍，是純AgBr的 12.8倍。進一步研究表明，該催化劑對于TTC的礦化能力同樣得到顯著提升，經過90min/150min的光照，約72.04%/81.17%的TTC被礦化，明顯高于P25及其它Ag/AgBr基光催化劑的礦化能力，可以有效防止TTC副產物的毒性影響，對于有效解決生態系統中抗生素污染物具有一定研究意義。
該研究被發表在Environmental Science: Nano期刊：https://pubs.rsc.org/en/content/articlelanding/2020/en/d0en00746c/unauth#!divAbstract

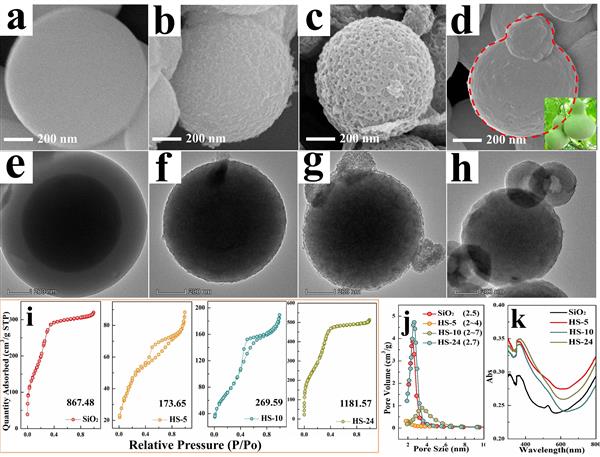

圖1. SEM、TEM、氮吸附及ICP分析

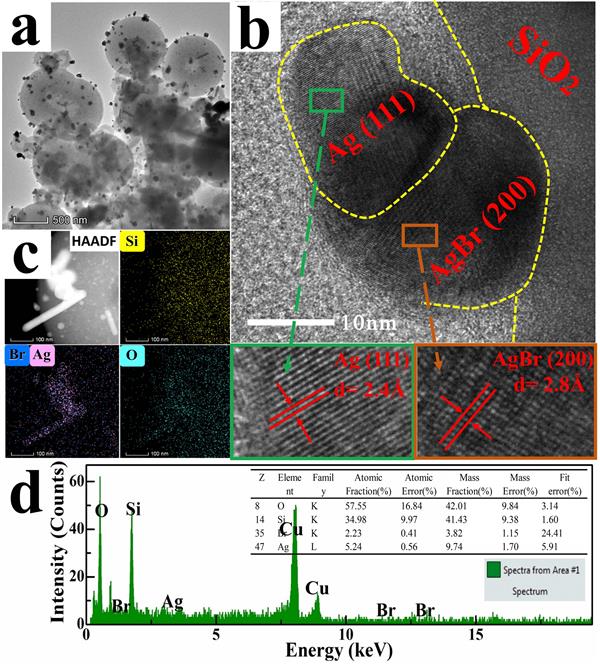

圖2. TEM、HRTEM及能譜表征

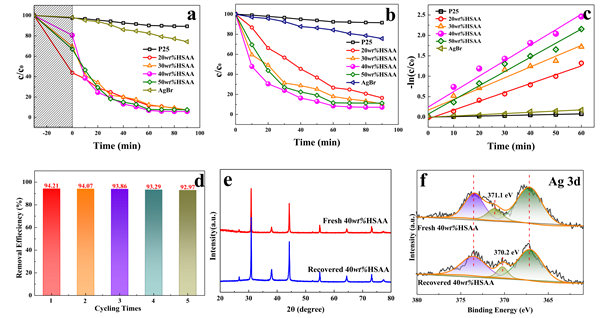

圖3. 催化性能
圖4. 電化學表征.

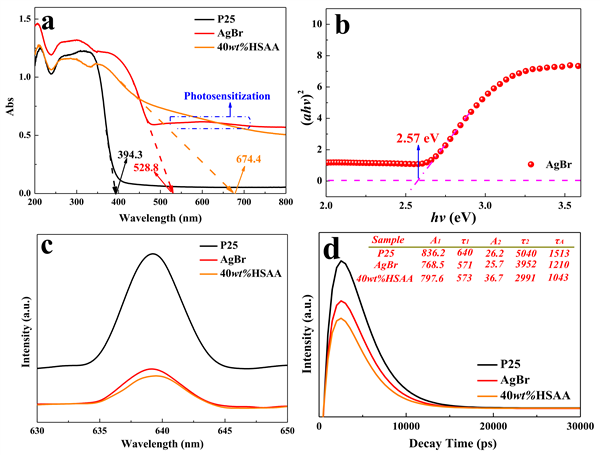

圖5. 光化學表征.

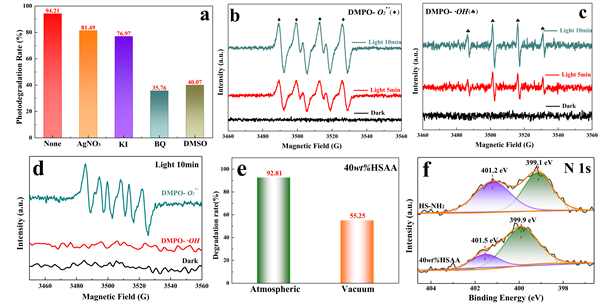

圖6. 活性自由基分析

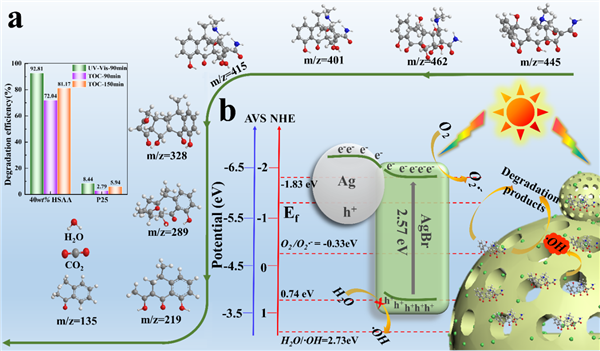

圖7. 催化機理示意圖
編輯：褚曉姍 審核：李偉
