環氧樹脂由于其優異的機械性能、尺寸穩定性、電絕緣性、耐溶劑性以及耐熱性等，在復合材料，粘合劑，涂料和電氣包裝材料等許多領域具有廣泛的應用。然而，由于不可逆的共價交聯網絡，環氧樹脂難以回收利用，因此導致了嚴重的資源浪費和環境污染。通過將可逆共價鍵引入到環氧樹脂中以賦予其降解性被認為是解決熱固性樹脂回收問題的一條有效途徑。對于含一般降解基團如酯鍵、二硫醚鍵、碳酸酯鍵等的環氧樹脂，為保證其有較好的降解性，熱學/力學性能、穩定性以及耐化學品性普遍較低，限制了它們的應用。因此，設計一種兼具可降解性與高性能的環氧樹脂是十分重要的。
希夫堿是一種pH響應的可降解基團。目前報道的希夫堿基環氧樹脂大多采用脂肪族氨基與芳香族醛基形成希夫堿或采用脂肪族胺類固化劑，破壞了希夫堿的共軛結構，導致它們的穩定性能如耐濕熱老化性能、耐溶劑性能不好。最近中科院寧波材料所馬松琪研究員與浙江工業大學馮杰教授等人挖掘了含二苯環共軛的希夫堿結構的環氧樹脂在高性能、可控降解、抗菌領域的應用。固化后的環氧樹脂在23 °C的0.1 M鹽酸溶液中幾乎不降解，而在50 °C和0.1 M鹽酸溶液中快速降解，實現了環氧樹脂的可控降解（圖 1）。同時在溶劑中、中性/堿性溶液中以及濕熱環境中穩定性很好。得益于希夫堿與雙苯環共軛結構的剛性，固化后的材料的熱學、力學性能相較于雙酚A環氧樹脂有比較大的提升（圖 2），同時還具備較高的抗菌性能。此工作將共軛希夫堿引入到環氧樹脂中，賦予環氧樹脂高性能、可控降解以及抗菌性，為高性能易回收環氧樹脂的發展奠定一定的基礎。（J. Mater. Chem. A 2019, DOI: 10.1039/c9ta05293c，第一作者為碩士研究生徐錫威，通訊作者為馬松琪研究員、馮杰教授）

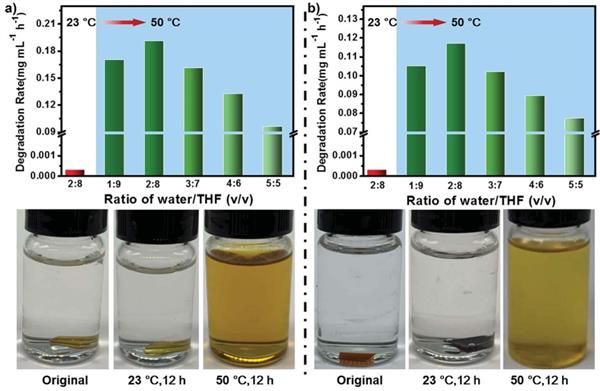

圖1 希夫堿環氧樹脂在不同溫度下降解性能對比

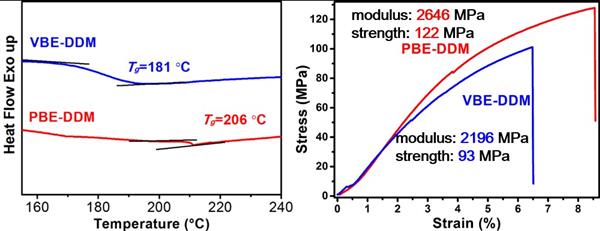

圖2 希夫堿環氧樹脂的熱學、力學性能對比
以上工作得到國家自然科學基金（51773216, 51603221）和中國科學院青年創新促進會會員 (2018335)。
論文鏈接：https://pubs.rsc.org/en/content/articlelanding/2019/ta/c9ta05293c/unauth#!divAbstract
