�����z�͏����w�������ܛ���Ͻ����Ա�Ĥ����ʽ�������T���I���͵����Ӱ���ճ�Y����Ϳ�����x�������ܛ�w�C���ˡ��������B֧���Լ������@ʾ�����@Щ�����ڑ����^���У�������g����һ���dz���Ҫ�����W������ͨ����r�������ϵĔ����g�Ա��J����һ�����ϳ�����������ه�ڲ��ϵĎ��Π�ͼ��d��ʽ��

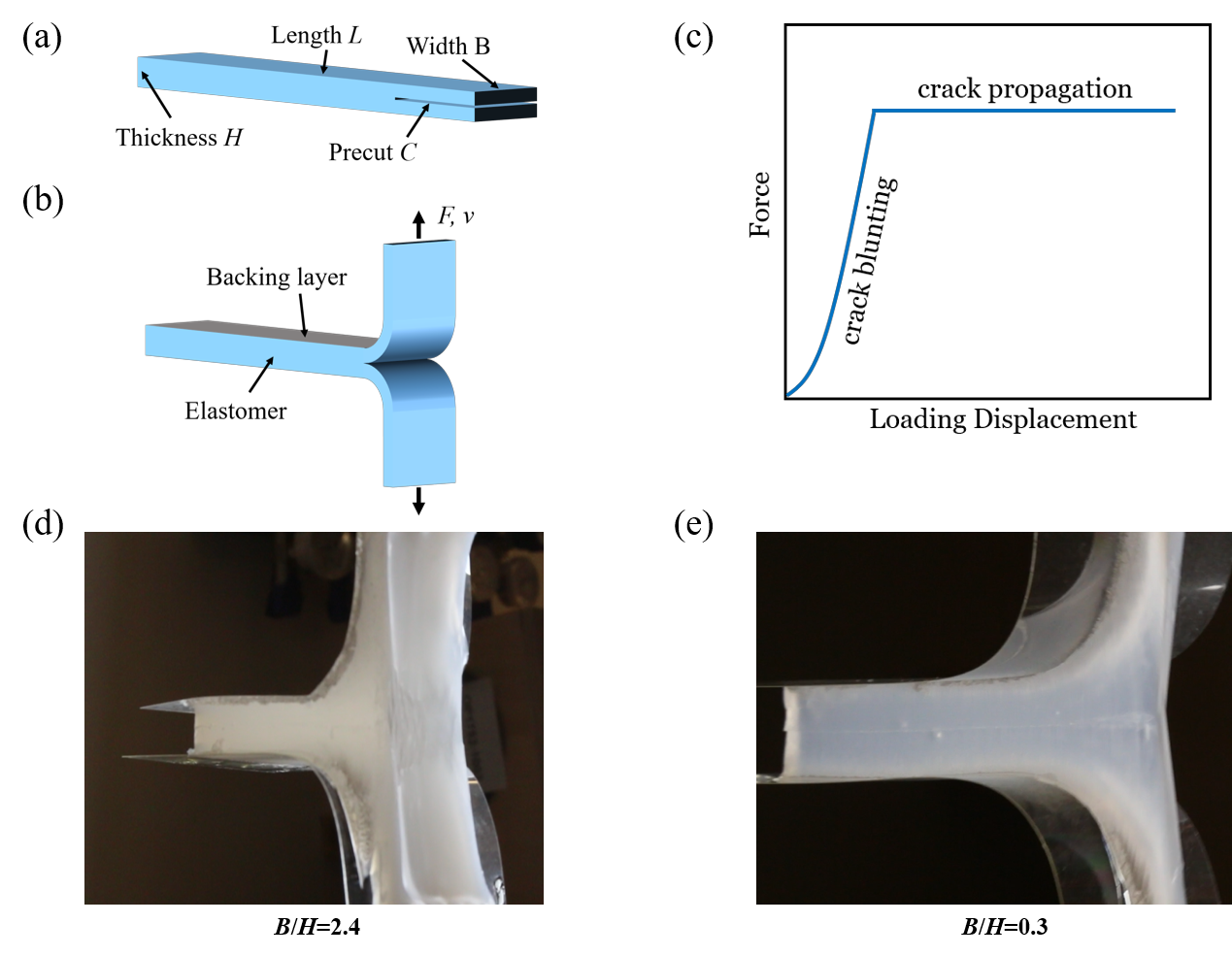

�D1��ܛ���ϵ�180��x���
���գ������W�i־��Ժʿ�n�}�M�P��ܛ���ϔ����g�Ե��о������µİl�F���о��ˆT�ԏ����w��ģ�Ͳ�����ʹ��180��x���y��ܛ���ϵĔ����g�ԣ��D1������δ׃�Π�B�£������w���L�Ȟ�L����Ȟ�H�����Ȟ�B���ڹ̻��^������ʹ�õ�ճ�Եı�Ĥ�ڏ����w������һ���L�Ȟ�C���A���Ѽy���D1a�������ɏ�������������ı�Ĥճ��ԇ������������ԇ��ͨ�^����C�M�м��d(�D1b)���ڼ��d�^�������ɂ����d�����Qֱ�����һ�lֱ�����d�ɂ�����ӛ䛄��x��F(�D1c)�����x�������_ʼ��u���ӡ��@�������Ѽy��˵��g���^�������Ѽy�����Uչ�r�����x��������һ��ƽ�_��ӛ��Fss�����ϵ��g��ͨ�^��=2Fss/B Ӌ��õ�����B/H���^��r�������w���Ѽy����ڄ��x�^����̎��ƽ�摪׃��B (�D1d)����B/H���^С�r�������w���Ѽy����ڄ��x�^����̎��ƽ�摪����B (�D1e)��
�о��ˆT���ȹ̶���Ʒ�ĺ��H���y����ͬ����B�Ę�Ʒ�Ą��x�g�������Y����D2��ʾ�����Կ�������ԇ���Č���B���^С�r�����ϵĔ����g���S����B���Ӷ���������ԇ���Č���B���^��r�����ϵĔ����g���S����B���ӱ��ֲ�׃�����ȴ��ԇ���y�õIJ����g�ԱȌ���Сԇ���y�õIJ����g�Ը߳�һ����������

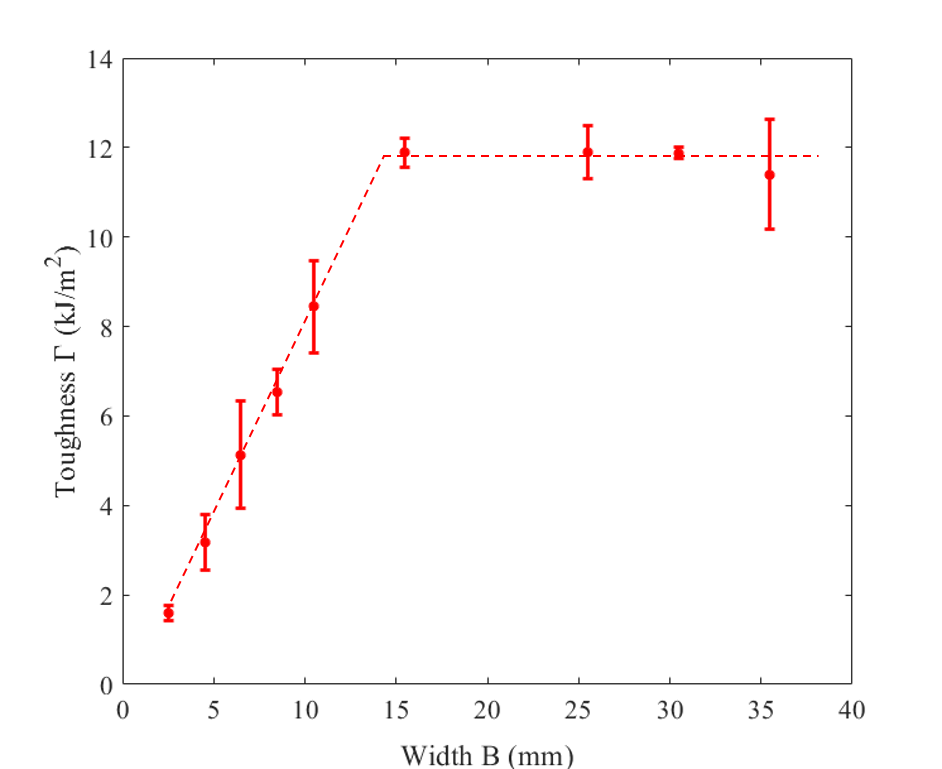

�D2�������g���Sԇ������B׃��
���ϵĔ����g���S���������@һ�F����������½�������]�����^�̅^�е�һ�����|�c���@һ�c�đ�����ԇ���ļ��d�����ϲ����㡣�����Ѽy�Uչ�ķ������������@һ�c��׃���ܵ��Ѽyǰ�˲��ϵ����`����ˣ��@һ�c�đ������Ѽy�Uչ�����Ƿ���������ڹ̶����H��ԇ����������B�ܴ�r�����|�c��ԇ���Č��ȷ����������ܵ��������ϵ����`���o�����ɵخa��׃�Ρ�������@һ�c�đ�����ԇ�����ȷ�����Ҳ�Ƿ�������@һ�c�đ�����B�����S����(�D1d)�����ǣ�������B���^С�r��ԇ������һ����Ĥ������Y�������|�c�ڌ��ȷ����׃�β������`���������㡣�@һ�c�đ�����B���p�S����(�D1e)��
���p�S�����D׃�����S�����������z�ɳ��ܵđ������������@�ǿ������������S���������ڲ��σȲ��a�������ēp��������C�@һ���O���о��ˆT�Mһ������Ĥԇ���ͱP��ԇ���M���ˆ��S�ļ�ж�d�yԇ���ɂ�ԇ���������쵽ԭ�L��4����Ȼ��ж�d��λ�ƞ��� (�D3)�����ڱ�Ĥԇ�������ذٷֱȞ�22%�����ڱP��ԇ�������ذٷֱȞ�46%���P��ԇ���еđ����ȱ�Ĥԇ���еđ����ߡ��ڱP��ԇ���У��о��ˆT�]���^�쵽���^�Ŀջ��F����
�D3����Ĥԇ���ͱP��ԇ���ļ�ж�d����
�о��ˆT�Mһ��ʹ�ò�ͬ���H�ď����w�M�Є��x���(�D4)������ÿһ�����H�����ϵ��g��-���������������Ƶ�څ������ B?H�r�����ϵ��g���_��һ��ƽ�_���@һƽ�_ֵ�S����ȵ����Ӷ������������x�����ԇ���ĺ��HС�ڲ��ϱ����Ĕ��уȾ��L�ȕr������̎�ڴ�ߴ�Ǐ��Ԡ�B���y�õIJ����g�ԝM�㷽����=WfH+��0��ʽ��Wf�ǔ��ѹ�����0�Dz��ϵĄ��x�ֵ��

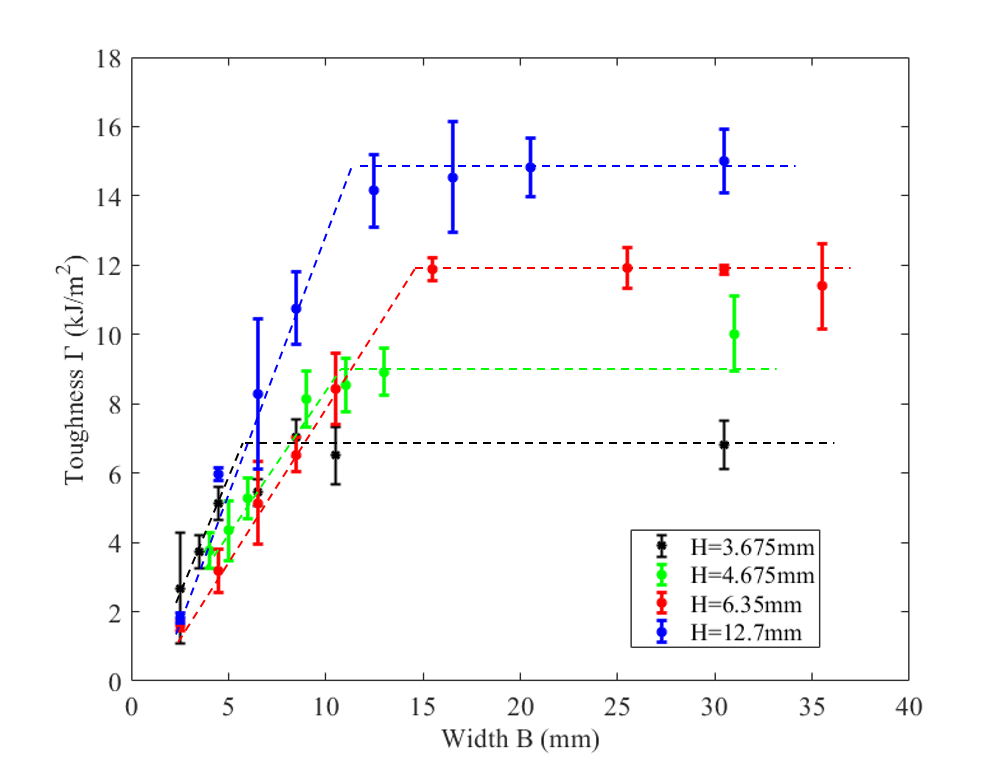

�D4����ͬ��ȵĘ�Ʒ�IJ����g��-��������
���x�ֵָ���Ǯ�ԇ���ĺ��څ����ĕr��y�õIJ����g�������Ɖ�һ�Ӿۺ��������Ҫ��������һ����������ϵĄ��x�ֵ�hС���䄃�x�g����������ڷ�����=Wf H+��0�У��о��ˆT����ƣ���ֵ�������g�Ե�ؕ�I���������̌�����/H=2Fss/BH=Wf������ʹ��ԇ���ĺ��H�������g�����͌���B�M�Кwһ��̎��(�D5)�����Կ�����H=3.675 mm��4.675 mm�Լ�6.35 mm�@���M�����غϵ�һ�l�����ϡ��@һ�����Ŀv���˿��Խ�ጞ���ϵĔ��ѹ�Wf���M����Ӱ��Ѽy��˵đ�����B��Ҳ�����f�����ϵĔ��ѹ��Ǒ�����B�ĺ�����ע�H=12.7 mm�@�M�����o���غϵ������ϡ��@һ�F��ጞ��@�M��Ʒ̎��С�ߴ�Ǐ��Ԡ�B��
�D5���wһ���IJ����g����/H�͎΅���B/H���Pϵ
���ƵČ��F���ڽ�����Ҳ���^�쵽����һ�������Ѽy�Ľ��ٰ��ܵ�����r�����ٵ��g���ǰ��ȵĺ�������ˣ����@Щ�����У��о��ˆT��֮�Q�顰���Ч����(thickness effect)��һ�l���͵ĺ����ه�Ľ����g������������څ���������ٰ�ĺ�Ⱥ�С�r���Ѽy��˵đ�����B���p�S���������Ѻ�o���^�쵽�i�s��������ֻ�м��д��^�������������ɲ����е�Сȱ���µ�������ԭ�ӵĻ������@�Ӝy�õ��g���^�͡���������ӕr��Сȱ�ݵ�Ӱ�׃С���i�s��Ӱ�׃�����@�Ӝy�õ��g���^�ߡ�������������Mһ�����ӕr�������^�̅^�đ�����B׃�����S���������S��������²����п��Ȱl�����L�����Y�ϳɸ���Ŀ���������y�õ��g�Է�����������ע������ڏ����w�����g�ԛ]��һ����ֵ����ֻ��һ��ƽ�_ֵ�������w�c���ٵ��@һ��ͬ߀�]�������Ľ����
�YՓ��ԇ���Ďγߴ�ͨ�^�ɷ���Ӱ푲��ϵĄ��x�g�ԣ�һ����ͨ�^��׃�Ѽy��˵đ�����B��Ӱ푄��x�g������һ����ͨ�^��׃�Ѽy��˵ķǏ��Ԡ�B��Ӱ푄��x�g����
�@��о������l���ڹ��w���W�ڿ�Extreme Mechanics Letters��Փ�ĵ�һ���ߞ��㽭��W-�����W�ʿ���v����ڶ����ߞ�����W��ʿ�����������㽭��W���B�d������Փ�Ĺ�ͬ���ߣ������ƌWԺԺʿ����������ԺԺʿ�������W�i־��������Փ��ͨӍ���ߡ�
Փ��朽ӣ�https://www.sciencedirect.com/science/article/pii/S2352431621000900
- �������������ˇ��/�۴����Բ� Adv. Mater.������ܛ�����еĕr�մŻ��{�� 2025-07-25
- �Ͽƴ��N�x�F� Nat. Commun.��������t����ճ�Ӹ߷���ܛ�������W�OӋԭ�� 2025-07-05
- ���������ƾ��_�����������W�i־�����ڡ�Sci. Adv.��: ܛ�M����Ώ��g�� 2025-06-23
- ���������Z���n�}�M Macromolecules���ضȌ��h��Vitrimer�����g�Ե�Ӱ� 2025-01-14
- ���ݴ�W���L��Ժʿ������̫���ڈFꠡ�Adv. Sci.����������Եij�֦���������������Ƃ���t������푑������Կɴ�����׃������ 2023-07-04
- ������B�d���ڈFꠡ�PNAS��������Ѽy���ܛ������ - ��ͬ�r���ܛ���ϔ����g�Ժ�ƣ���ֵ 2023-02-02
