国内精品国产三级国产在线专_欧美日韩在线播放一区二区_成人xxxx视频_欧美激情视频一区_色女人综合av_久久久亚洲影院_久久久久久九九_成人免费网站在线_日韩美女毛茸茸_狠狠干一区二区

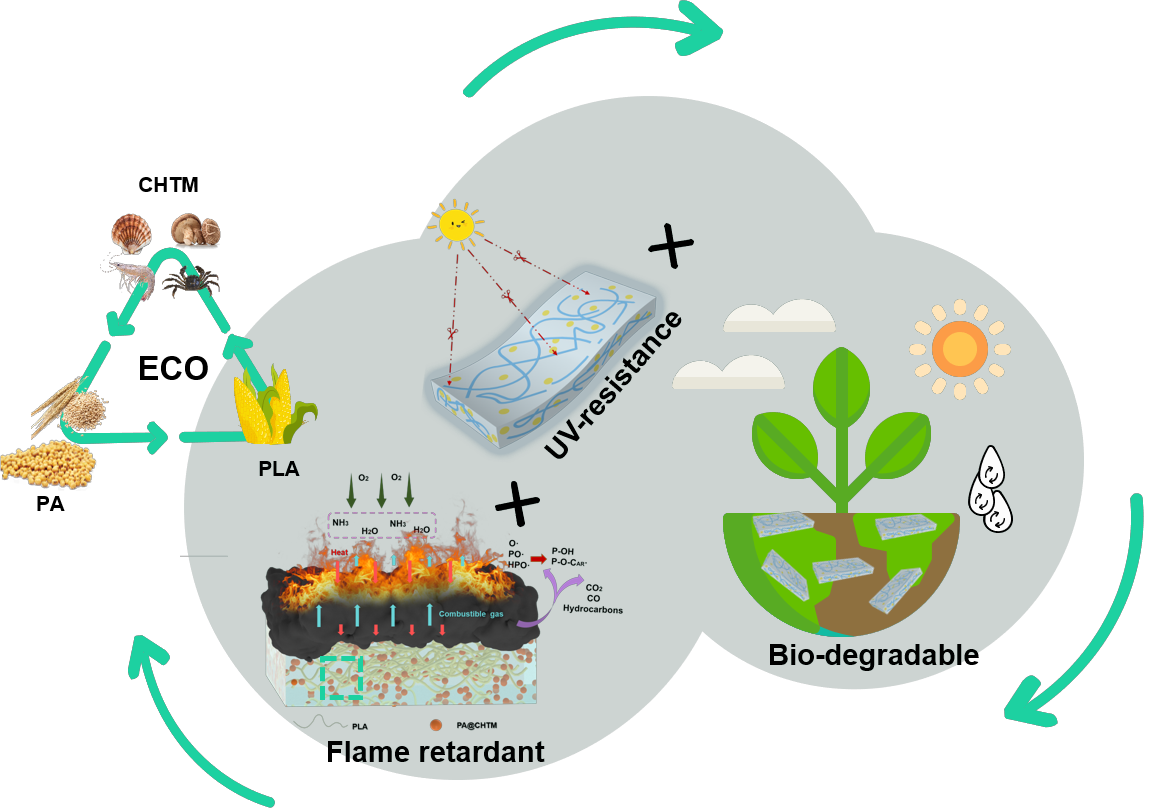

  ����,����������W���ٽ����n�}�M��Chemical Engineering Journal�ϰl�����}�顰A new strategy to prepare fully bio-based poly(lactic acid) composite with high flame retardancy, UV resistance, and rapid degradation in soil�����о�Փ�ģ��Ԛ����Ǻ�ֲ���ԭ��ͨ�^���ε��ԽM�b�������ϳ���һ�Nȫ����������������뵽�������У��Ƃ��˿���ȫ���ｵ��ľ�����ͺϲ��ϣ�ԓ�ͺϲ���ͬ�r�܌��F��ȼ���ߏ��ȣ�������ȶ�N���ܣ����ҿɌ��F�������п콵�⡣ԓ�о��������๦�������Լ�����Ȼ�����ṩ���·���

  ���о�����ͨ�^����Һ��“���ϳ��˚�����΢�򣬲�ͨ�^�ԽM�b�����cֲ��j������ֲ��@�����ǣ�PA@CHTM��΢��ԓ΢�����ͬ�r��߾����ᣨPLA���ęCе���ܡ���ȼ�Ժ����⾀������ܣ�ͬ�r����PLA�������еĽ��⡣��9wt% PA@CHTM�Ĵ����£�������ͺϲ��Ϙ�Ʒ�ĘO����ָ��ֵ��18.2%��ߵ�29.6%����UL-94�yԇ���_��V-0�� ͬ�r��PLA/PA@CHTM �ͺϲ��ϵ����쏊�ȵõ������õı��֣���������˗���ģ�����⣬���� PA@CHTM ���������ɻ����������PLA ��������µ�ʹ�É������@�����L�����⣬PLA/9%PA@CHTM�ͺϲ���ֻ�ܴ�͸����10%�����⾀�����⾀���oϵ����ߵ�30.07���������õ����⾀���o����������Ҫ���ǣ�PA@CHTM�ļ�����Լ���PLA�Ľ��⣬�@�����ｵ����Ͼ�����Ҫ���x��

  �������������ȫ��������ϣ����V�������ڽ�ͨ�����b����ӷ��b���I�򣬵��Ǿ�����O��ȼ�����O����ָ���H��19%������ͨ�^��ֱȼ���ȼ������⣬�����ጦ���⾀�O�����У������������������h���µđ��á�����Ҫ���ǣ��������������е���Ȼ����O�龏����������Ҫ��ʮ��ĕr�g���˹��ѷʽ���t��Ҫ���M���������������������φ��}��һ�N�๦�ܿ����ｵ��ľ�����ͺϲ����Ȟ���Ҫ��

�ϳ�·��

Figure 1. Synthetic diagram of the core-shell bioderived additive

  �Dһ��ֲ��@������΢��ĺϳ�·����������ͨ�^����Һ�ۺϷ��ϳ�΢�׼�΢�򣬲��cֲ��ͨ�^�ӌ��ԽM�b�ķ����ϳ��˺˚��Y����΢��

���ܜyԇ

Figure 2. HRR (a), THR (b) curves of PLA and PLA composites; possible flame retardancy mechanism of PLA/9%PA@CHTM (c); TG (d) and DTG (e) curves of PLA and its flame-retardant composites in N2 flow; Key data of CONE tests for PLA samples(f); mechanical properties of PLA and its composite materials(g,h)

  ���о��l�FPA@CHTM΢������룬�܉���߾�����ğ᷀���ԣ������������ȼ���^���еij�̿���������õij�̿�����܉����Ɵ�����ጷš����⣬PA@CHTM΢���܉��ھ�������w�����õķ�ɢ������˾�����Ą��ԣ����ҏͺϲ��ϵ����쏊�ȵõ��˺ܺõı��֡�

Figure 3. The UVA and UVB transmittance curves (a), the ultraviolet protection factor(b), EPR spectra of PLA and PLA/9%PA@CHTM composites irradiated UVA for 100h (c), photographs of DPPH/ethanol solution for antioxidants, and PA@CHTM after 2h immersion (d)

  PA@CHTM�������܉����@���ƾ���������������������܉����մ��������⾀��UV-VIS�@ʾ�ͺϲ��ϵ�����͸�^��Ѹ���½��� �����⾀���oֵ�^��PLA���L�˽�30�����_�����ü��e������PLA��PLA�ͺϲ�����500W/m²��UVA��ݗ��100h�����������ɻ����@����PLA,�@������PA@CHTM΢���ɫ�Ĵ�����ɻ�������ͨ�^DPPH���ɻ�ָʾ�����Կ�����PA@CHTM΢������ɻ������������Ʒ���Ŀ�����AO1010���ƣ����΢���܉�ܺõı��oPLA���������Ĵ߻����⣬���Lʹ�É�����

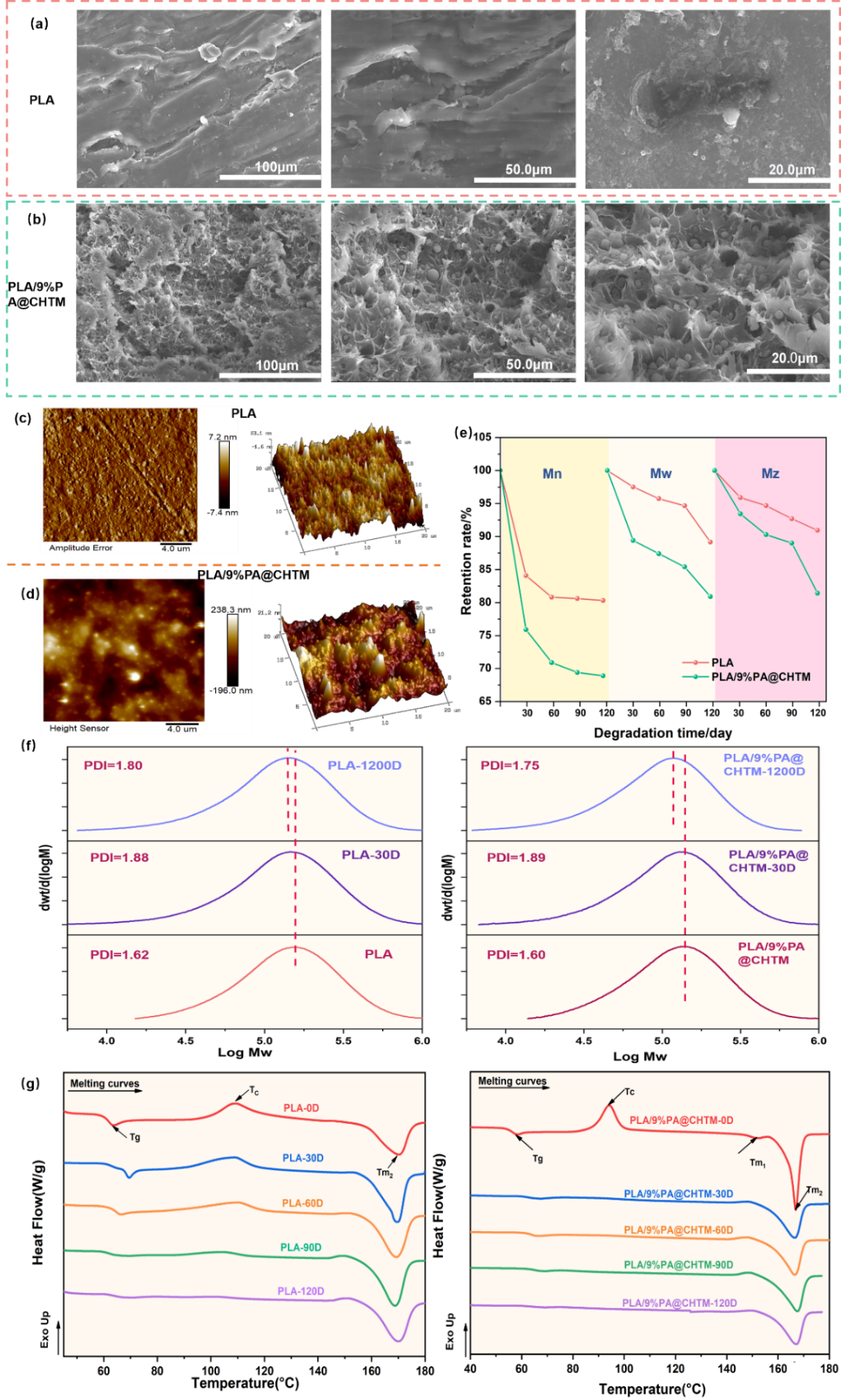

Figure 4. SEM and AFM images of PLA (a, c) and PLA/9%PA@CHTM (b, d) buried in the soil after 120 days; retention rate of molecular weight for PLA and PLA/9%PA@CHTM (e)��GPC curves (f) of PLA and PLA composites buried soil for 0, 30, 120 days; DSC curves (g) of PLA and PLA composites buried soil for different times

  ��PLA����PLA�ͺϲ�������Ȼ����������30��60��90��120���^�콵����r��ͨ�^GPC�Y����֪��PA@CHTM΢����������@�ӿ��˽����ٶȣ�120���������䔵���������H��ԭ����67%�����@С�ڼ�PLA��83%���ı����SEM��R���Կ�����PLA/9%PA@CHTM��Ʒ�ı�����120����������l���ˇ��صĽ��⣬���汻���g���ҳ��F��һЩ�z����@����������PA@CHTM΢��Ĵ��ڴ�ʹPLA���w�܇����ڸ����ˮ�֣�PA@CHTM������Ȼ��ȡ��܉�ܺõĞ�΢���ﷱֳ�ṩ���������Ķ��и����΢����ۼ�����Ʒ�܇����ӿ���PLA�Ľ��⡣

Figure 5. The water absorption rate of PLA and PLA composites for different times (a); water contact angle of PLA and PLA/9%PA@CHTM film after 0 days and 120 days degradation(b); mass retention rate of PLA and PLA composites for different times (c); possible degradation mechanism of PLA/9%PA@CHTM in soil (d)

  ��PLA����PLA�ͺϲ��ϵ���ˮ�������Լ�����ǰ�������|�ǿ��Կ�����PA@CHTM΢��Ĵ��ڿ���ʹPLA������Hˮ���Ķ�����PLA����ˮ�ԡ��ڽ���ǰ�ڣ�PLA/PA@CHTM������ˮ������������̕�������������ˮ��Ҳ�ӿ���PLA���w�Ľ��⡣

  ԓ������Ŀǰ��������ı����£��ԡ�ȡ����Ȼ���w����Ȼ�����뷨���l��ͨ�^���κϳ��c����ķ��������F�˿����ｵ�����Ͼ�����Ķ๦�ܑ��ã���Ŀǰ�����ｵ�����ϵďV�������ṩ���µ�˼·��

  �������õ��ˇ�����Ȼ�ƌW����No.51803007 and 21875015����֧�֡�

  ��һ���ߣ����꼃����ˬ

  ͨӍ���ߣ��΁��o���O܊������

  ͨӍ��λ������������W

  Փ��朽ӣ�https://doi.org/10.1016/cej.2021.131979

�n�}�M��B

  ����������W���ϿƌW�c���̌WԺ���ڣ���ʿ����������ȫ�����о��������Ρ�1988�����A�пƼ���W�@�ÌWʿ�Wλ��1990-1993��ʯ�ʹ�W�W�����@�ôTʿ�Wλ��1993-1996���ڱ���������W�@�ò�ʿ�Wλ��1996������α����й������ϺϽ����c����Ҹ����Σ�1998-2006���ڑ�ԓ�����D��W�v���L���W�ߡ���ʿ�󡢸߼��о��T���߼��v���ȡ��n�}�M�о���������ۺ���Y��-�����Pϵ���߷��Ӳ�����ȼ�Ƃ似�g���{�׏ͺϲ��ϸ��Ժ͹��ܻ�������Ʒ��ȼ���ۺ�����О�/���⼰ȼ���C������ѭ�h���ø߷��Ӳ��ϸ��Լӹ������ﱣ�o����Ҫ������ȼ�߷��ӣ���ȼ�������ȼ���OӋ�ϳɵȷ�����о������Г��˶��Ӣ��EPSRC��DTI��Ӣ���������Լ���헇�����Ȼ���𡢿ƹ�ί܊���Ŀ���n�}���l���ˌW�gՓ��280��ƪ����Ո����50��헡����������н̎�9�����о���50�������F��Ӣ���ʼһ��W�W�����T��Ӣ����ƌW�f�����T���Ї������f���W�gί�T��ί�T���Ї���ȼ�W���������¡��Ї�ʯ���f���˜�ί�T��ί�T���Ї������W���Y���c���ķ������Iί�T�����gί�T��������ί�T�ȡ�

  �n�}�M��퓣�zhangshengfrml.polymer.cn
