�F�еĵͱ����ܷ�������y�ԫ@�÷����������W������ճ�����ܵ���Ч���ͬ�r�ܓp���y�������ޏ���һ���̶���������V���đ��á�
�鹥���@һ�y�}���F�������Ϗ����͵ͱ����ܻ��w�c�{�p�߶ȱ���IJ��Ԍ��F�����������W������ճ�����ܵ���Ч��������܌��F�ܓp��Ŀ����������@�ø�Ч�����������F��OӋ��һ�N�܌��F�������ޏ͵ķ��ۏͺϲ���PFPMS�����Ⱥϳɾ��д��������I�ĵͱ�����PU/FPDMS���w�����F���w�ĸߏ��ȼ����c���ĵď�ճ����Ȼ�����ϳɾ����������ӽY����IPDI@PGMAm/GO���ޏ��z�����@���z���ڝ����ڃȵķ������������ޏ��z�Һͼ{��SiO2ͬ�r����PU/FPDMS���w�������w���������õ�ͬ�r������昋���{�p�߶��^�Y�����@��PFPMS�����ķ�����������������PFPMS�ܓp�r�z��о����������65���¼ӟ�30min��������c���w�л��Ŀ��ٽ������F��PFPMS�ĸ�Ч�ޏ����D1����

�D1 PFPMS�ģ�a���Ƃ�C��D����b�����ޏ͙C������c���ߏ���ճ�әC��
PU/FPDMS���w�c���ı����u���g�Ě��I��������w�еď����I�������������w�@��������ճ�ӏ��Ⱥ����쏊������ֵ�քe��5.51��6.30MPa��ͬ�r���z�Ҽ��{��SiO2������w����һ��������Ч����PFPMS�����쏊�ȿ��_7.12 MPa���D2����

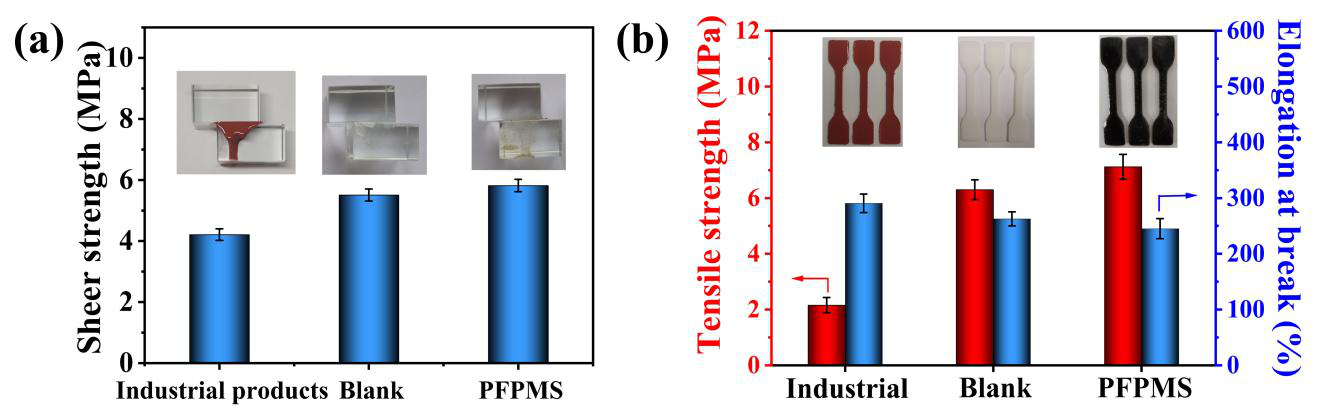

�D2 ���IƷ���հ��w��PFPMS�ͺϲ��ϵģ�a�����Џ��ȣ���b�����쏊�����������L��

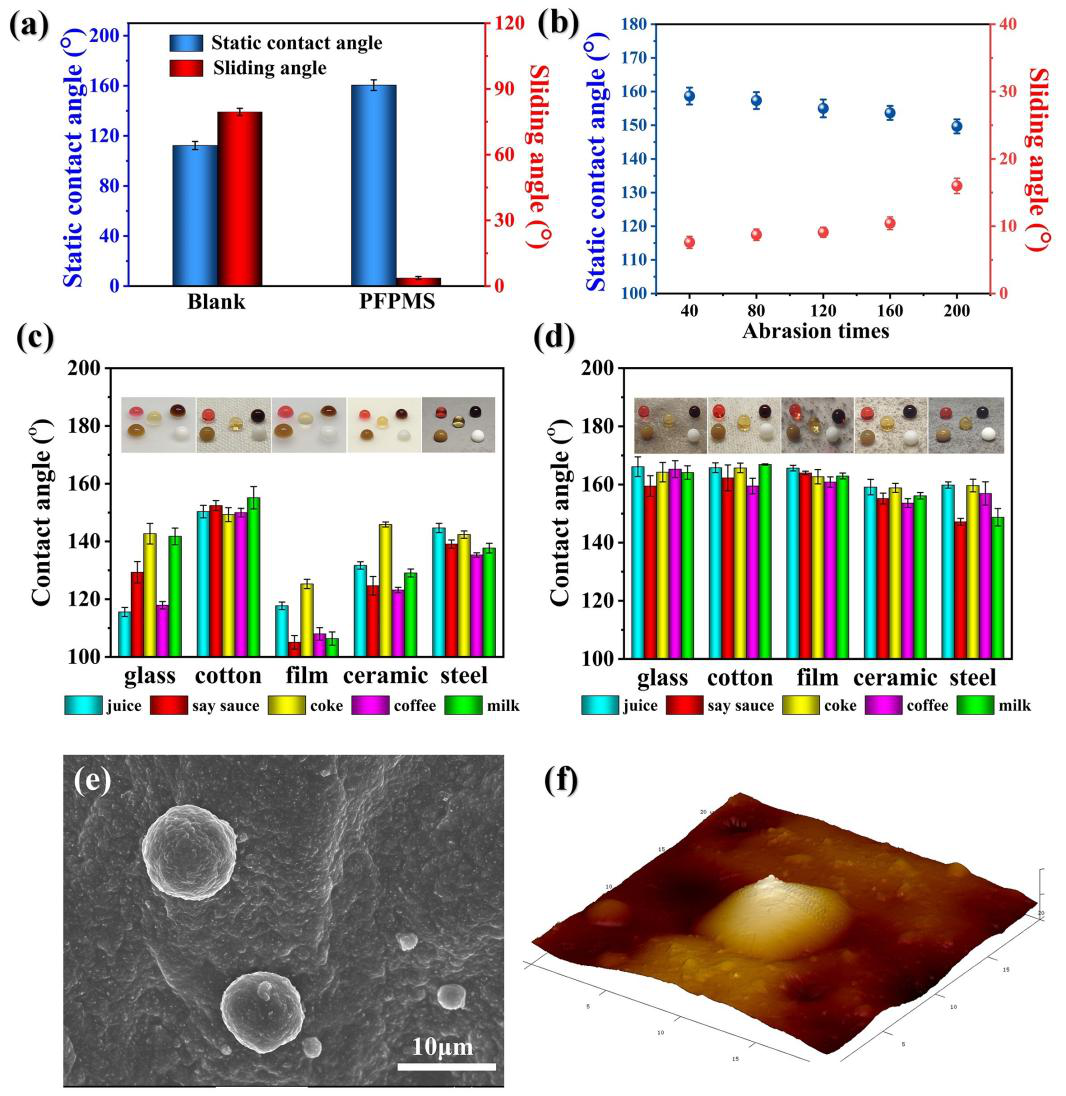

�D3��a���հ����w��PFPMS���o�B���|���c���ӽ�����b��PFPMS��ĥ�p����o�B���|�������ӽ�����Ⱦ�︽���µ��o�B���|���c���ӽǣ�c��Ϳ���ڲ�ͬ�����ϵ��հ��w����d��Ϳ���ڲ�ͬ�����ϵ�PFPMS��PFPMS����ģ�e��SEM��f��AFM�DƬ

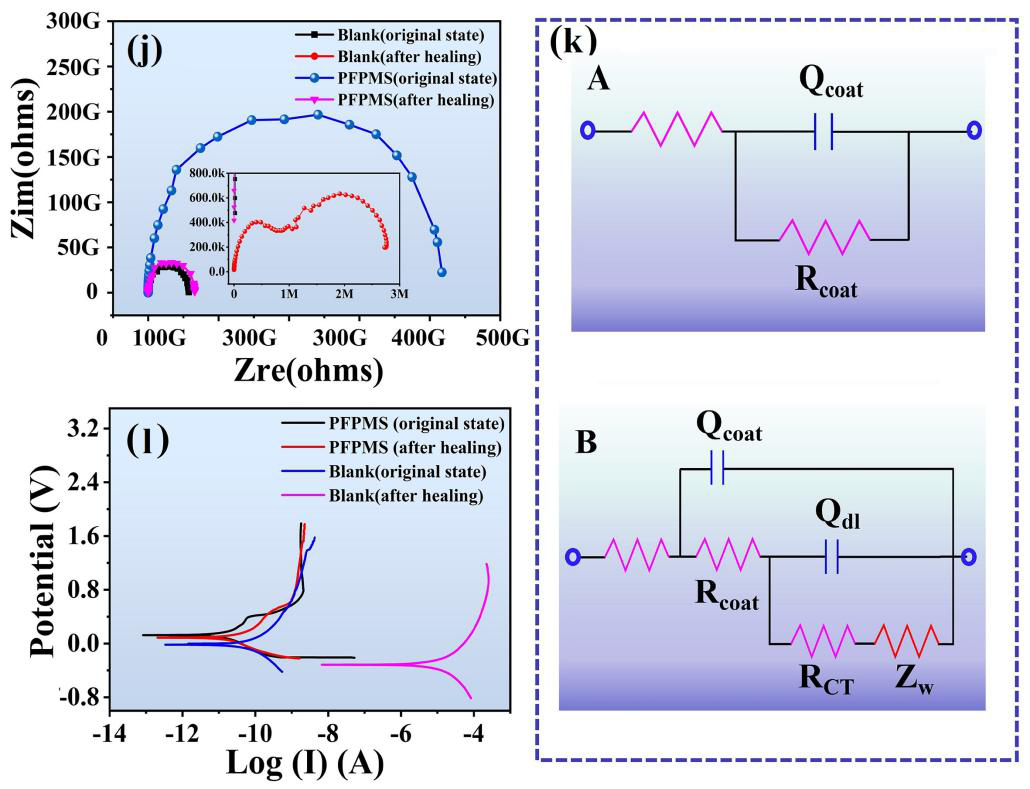

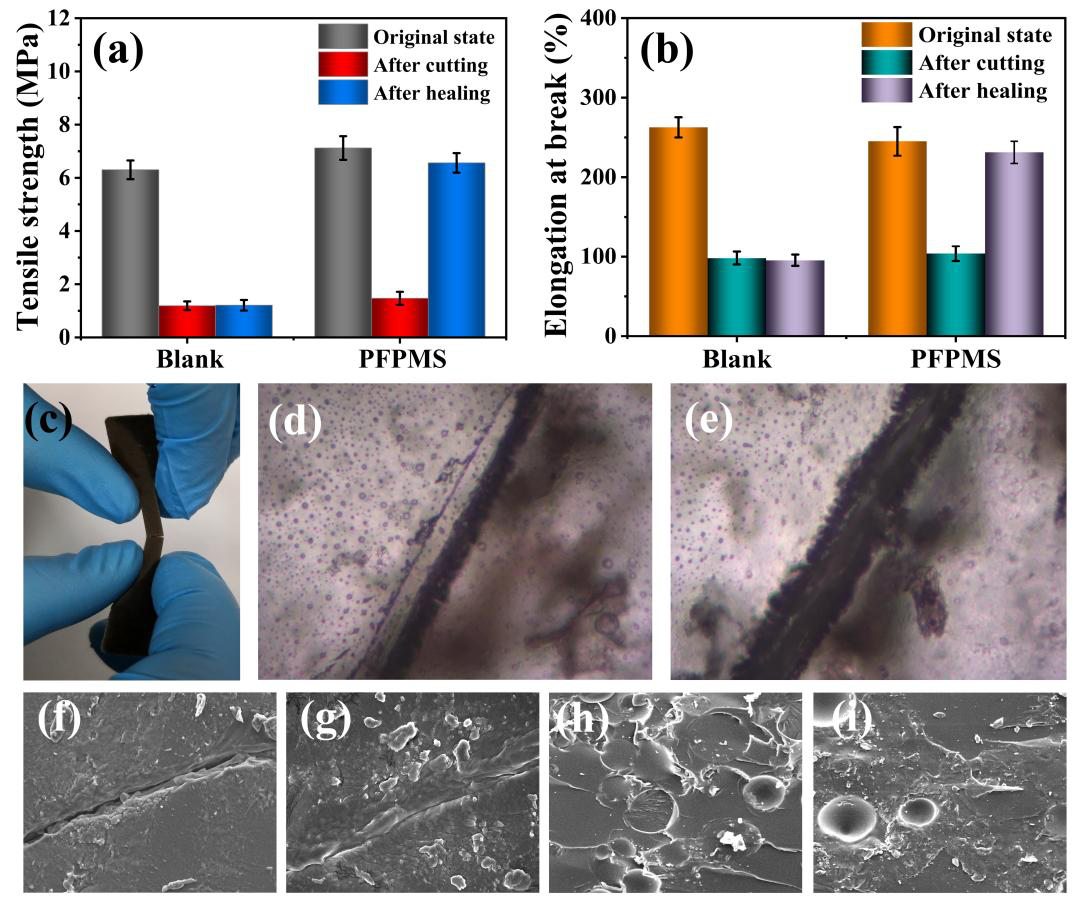

ԓ�ɹ��l���� Advanced Composites and Hybrid Materials, 2022, 5:1899�C1909
Փ�ĵ�һ���ߞ����������W���������������W����͏V�ݴ�W�֭Z�鹲ͬͨӍ������
Փ��朽ӣ�https://link.springer.com/article/10.1007/s42114-022-00515-1
- �п�Ժ���������^�܈F� CEJ�����s��Ϳ�ӌ��F���������Ч�fͬ��ͻ�� 2025-08-15
- �п�Ժ���������^�܈F� CEJ�����������������ܵ����ҙCе���õ��ЙC��/ZrO2���z�s��Ϳ�����ں������ 2024-05-07
- ���K�Ƽ���W����/ʩ���� POC���۱���/ʯī�൪��̼�ͺ�Ϳ�ӌ��F��Ч�������������� 2023-03-03
- �Ͼ���W���ı������n�}�M Macromolecules���p�S����Y���r�đ����ɳڲ����ڟ����ԏ����w�aƷ�����W���� 2026-02-27
- ���_������W/�����ش�W CRPS���_����������˼· - 3D����ܛ���������W���ܵĿɿ��ؘ� 2025-07-01
- ����W�~������ Macromolecules��������֧�θ߷��ӹ�늱�Ĥ���W���ܵ��·��� 2025-06-30
- ������ͨ��W������n�}�M��Polymer������ˮ����ˮ���z����ճ�����ܵ�Ӱ� 2022-03-19
