�б���W���ĺơ��Ĵ���W���� Mater. Horiz.���ۃ����x��늽��|ˮ���z���FUCST-LCST�����О�ľ����{���c�D�Q
�M�ܾۃ����x��늽��|ˮ���z���Ѓ�(y��u)���ęCе���ܺ����鳬���Ӳ��ϵ����m�ԣ����䝓�ڵĜ���������δ�õ��V��̽�����@�ˮ���z�ĽY�������^��Ŀ��OӋ�ԣ�����ͨ�^�Y���OӋ�`���{���䝓�ڵĜ������ܣ��M���ɝM���N�����đ�������Ȼ����������Y���ď��s�ԣ�Ŀǰ������@���ˮ���z�wϵ�^�٣����P���o�����ñ��팦ˮ���z�������ܵ�Ӱ�ȱ��ֱ�^�J�R���{��ԓ�ˮ���z�������ܻ��A��Փȱ������ˣ���ʾ�ۃ����x��늽��|����ˮ���z�����О���^�C�Ʋ������{����������ܵ���Ч���Ծ�����Ҫ�ĿƌW���x��
���˿˷��@һ����(zh��n)���б���W���ĺ��c�Ĵ���W���������������Զ�N��x�ӆ��w����x�ӆ��w��ԭ�ϣ��Hͨ�^�o�����ã��ڸ߆��w������Ƃ���ϵ���������ľۃ����x��늽��|ˮ���z������������О��M����ϵ�y�о����@�ˮ���z���H�����A���е�UCST�͜������ԣ�ֵ��ע����ǣ�ͨ�^�{���ۺϗl����ˮ���z�a���˽�Ȼ�෴��LCST�͜������ԡ��@һ�l(f��)�Fͻ�����L���ԁ�����x�ӹ������Ƃ��ˮ���zֻ��չ�FUCST���ԵĂ��y�J�R�����˽���@һ�����F������ˡ�����-�⾆�ϡ���Փ��ԓ��Փ�����x��ۃ����x��늽��|ˮ���z��UCST-LCST�D�������ɿ��_�P�����ۃ���ˮ���z�Ĝ������|�����������������������⾆�����������ĸ������ÛQ���ģ������@һ��Փ��ܣ�ͨ�^���Ɔ��w��Ⱥ͆��w�������ۃ����x��늽��|ˮ���z���Ա��x���෴�Ĝ������|��
2024��11��6�գ�ԓ��о�����Controllable transformation of UCST and LCST behaviors in polyampholyte hydrogels enabled by an association-disassociation theory-based switch mechanism�����}�l(f��)���ڡ�Materials Horizons�������µĵ�һ�������б���W���ĺ������ĺ����Ĵ���W�������ڞ鹲ͬͨӍ���ߡ�

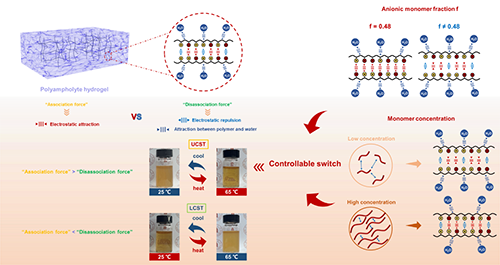

�D1 �ۃ����x��늽��|ˮ���z�������ܵ�������-�⾆�����C��ʾ��D
�����܆��w��Ȍ��ۃ����x��늽��|ˮ���z�������ܵ�Ӱ푼����P�C��̽����
ͨ�^�о����в�ͬ���܆��w�����f=[A]/([A]+[B])������x�ӆ��w��Ͷ�ϱ��������У�A������x�ӆ��w��B������x�ӆ��w���ľۃ����x��늽��|ˮ���z�Ĝ����О飬���l(f��)�F��11�M��Ʒ�У�ֻ�Ю�f=0.48����늺�ƽ���c���r���Ƶõĺ��^���z���Ա��F��UCST�͜������ԣ���25 ���r��ԓˮ���z�����̶��^�ͣ������ض�������65 ���r�������̶�׃�ߣ�Ȼ���������@Ӡ���ǣ���f=0.48���������10�M��Ʒ�����F��LCST�͜ض�푑����ԣ���25 ���r���@Щˮ���z�����̶��^�ߣ������ض�������65 ���r�����������̶Ⱦ���ͬ�̶ȵؽ��͡��@һ�F��������ڃH�Ƀ����x�ӹ��������ˮ���z�У�ͨ�^�{��(ji��)���x�ӆ��w��ȣ����ԫ@�þ��в�ͬ��͜ض�푑����ԵĜ���ˮ���z��

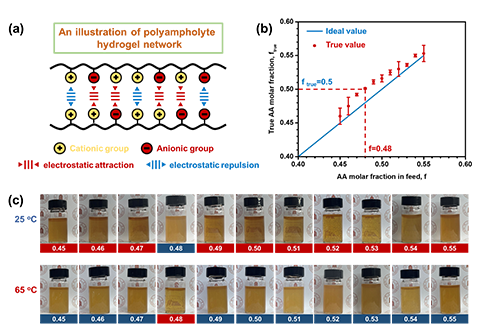

�D�� �ۃ����x��늽��|ˮ���z�ĽY���OӋ�����܆��w��Ȍ�ˮ���z�������ܵ�Ӱ�
UCST�͜���ˮ���z�Ĝ����О�ͨ����ͨ�^�ۺ����֮�g�Ě��I���o�������T���ġ��M����һЩ�о���������^�ڃ����x���ˮ���z�п���ͬ�r���FUCST��LCST�͜������ԣ����@Щ�wϵͨ����Ҫ�ڃ����x��ˮ���z���������LCST�͜������ԵĽY����Ԫ�����ߵ��@һ�l(f��)�Fͻ���˃����x�ӹ�����ˮ���zֻ����չ�FUCST�������ԵĂ��y�J�R��ᘌ��@һ�F����������ˡ�����-�⾆�ϡ���Փ������������ˮ���z�У������x��朶�֮�g���o������֮�⣬ˮ���z����朿����c�܄����ӣ�ˮ���ӣ��a���܄������ã�ǰ�߃A����ʹ����朱˴˾��ϣ������߃A����ʹ����朽⾆�ϣ��@�ɷN���������鸂���Pϵ��ˮ���z�_��늺�ƽ���c�r���˕rˮ���z�е��o������_������������������S�ضȜp�����������ڡ��⾆������������ˮ���z������ڜض��^�͕rڅ���ڱ˴˾��ϣ������ض��^�ߕr���o��������Ɖģ�����朽⾆�ϣ���˱��F��UCST�͜������ԡ���fֵ��uƫ�x0.48�r��ˮ���z�г��F�^������x�ӻ���x��朶Σ��^����ͬ�N늺�朶Ό����wϵ�г��F�˵����N����������ͬ�N늺�朶��g���o늳�������ˣ���f��0.48���wϵ�У��⾆�����������Ƀɲ��ֽM�ɵģ��o늳�����������c�܄����܄����������������o늳����ij��F���⾆������������������ˮ���z�����֮�g�ľ��x׃�Ķ������o�����������會A���ڽ⾆�ϣ������ض��^�ߕr���Hˮ���F�cˮ�����g������ñ��Ɖģ�ˮ���z����������x��朶�֮�g���o������������l(f��)��һ���̶ȵľ��ϣ����F��LCST�͜������ԡ�

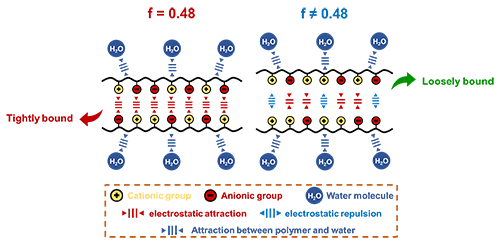

�D�� �ɲ�ͬ���܆��w����Ƶõľۃ����x��늽��|ˮ���z�ăȲ�������ʾ��D
������C�@һ���룬������ƫ�x늺�ƽ���c��f=0.46��f=0.52�wϵ�������˸ߝ�ȵ�������Һ���c�A����������øߝ�����أ�75 wt%����Һ����ȥ�x��ˮ�����܄����Ƶõ�ˮ���z�Ĝ������Ԍ��F�ˏ�LCST�͵�UCST�͵ķ��D���@��������ؿ����@�����Ɖ�ˮ���z������cˮ����֮�g�Ě��I���ã��Ķ����·����֮�g���o��������ڷ�����c�܄�������ã��M�����F��LCST�������Ե�UCST�������Եķ��D���@һ�F���Mһ���C����ԓ�ˮ���z�ЃɷN��������������ۺ�������g�������������͡��⾆�������������ĸ����Pϵ�Ĵ��ڡ�

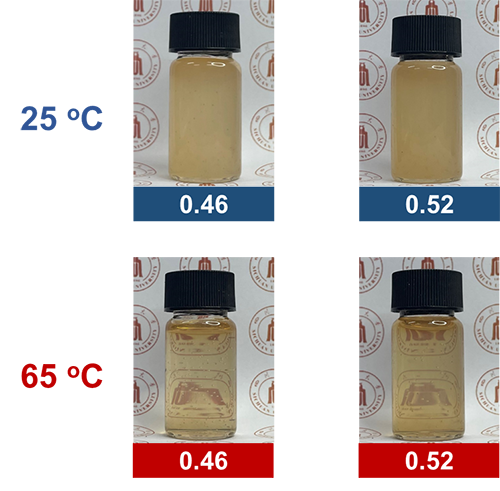

�D4 �����ش����£�f=0.46��f=0.52��ˮ���z��25 oC��65 oC�r����Ƭ
���ۺφ��w��Ȍ��ۃ����x��늽��|ˮ���z�������ܵ�Ӱ푼����P�C��̽����
ͨ�^�о����в�ͬ�ۺφ��w��ȵľۃ����x��늽��|ˮ���z�Ĝ����О飬���l(f��)�F�S�����w��ȵ����ߣ�����չ�FLCST�͜������Ե�ˮ���z��u׃�٣������w���������10 mol/L�r������ˮ���z�����F��UCST�͜������ԡ���Ϥ�����^�����о�����У�ͬ�N���|��ͬһ�܄���ֻ�����Fijһ�ض���͵Ĝض�푑����ԣ���δ���о���������^ͬ�N���|��ͬһ���|�ЃHͨ�^��׃����w��ȼ��ɱ��F��ͬ�������ԵĬF��

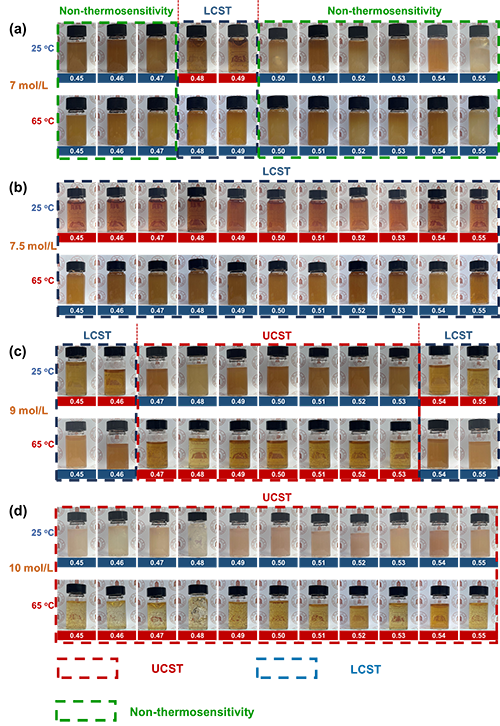

�D5 �ɲ�ͬ���܆��w����Ƶõľۃ����x��늽��|ˮ���z�ăȲ�������ʾ��D
���w����^�͕r����ζ���܄���ˮ���ĺ��������^�࣬�@�͌����и�����܄����ӿ����c�ۺ���l(f��)���܄������ã��M������ ���⾆����������׃����ͬ�r�����چ��w����^�͕r���γɵľۺ��������^�̣��ҷ����֮�g�ľ��x�^�h����˷����֮�g���o������^���������������������^������ˣ��˕r��ˮ���zֻ�ܱ��F��LCST�͜������ԡ������w����^�ߕr���܄��ĺ��������^�٣���ˡ��⾆�����������^�������⣬�����wϵ�оۺ������^�ߣ��ۺ�������֮�g�ľ��x�^�̣��������o��������ɵġ��������������^������ˣ��چ��w����^�ߕr��ˮ���z�����D�Q��UCST�͜ض�푑����ԡ�

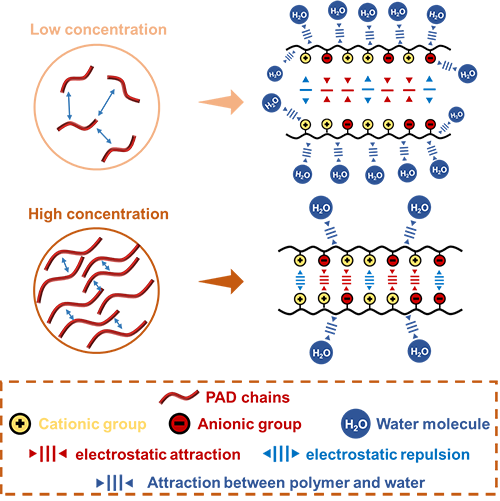

�D6 �ɲ�ͬ���܆��w����Ƶõľۃ����x��늽��|ˮ���z�ăȲ�������ʾ��D
���������x�ӆ��w�M�ό�ˮ���z�������ܵ�Ӱ푡�

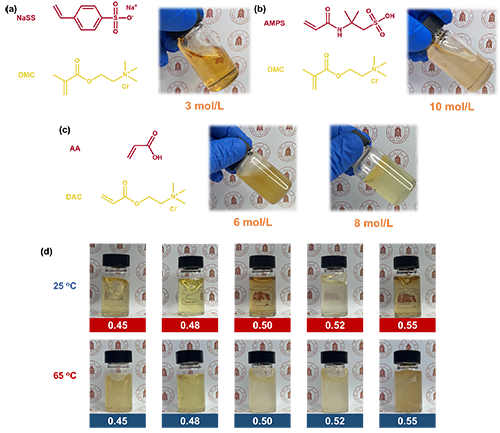

���ö�N��x�ӆ��w�c��x�ӆ��w�ĽM�ϣ�NaSS+DMC��AMPS+DMC��AA+DAC����ͨ�^��Ƶķ��������ض������͵�ˮ���z�����У�ֻ��AA�cDAC�ĽM�Ͽ��Եõ�UCST�͜���ˮ���z���@�����Ƀ����x�ӆ��w���������������UCST�͜���ˮ���z��Ҫ�M�����ׂ��l�������w��ˮ�܄��о������õ��ܽ��ԡ����ߵĆ��w����Դ_���wϵ���γ�ˮ���z���x�ӌ����m���H��ˮ�Լ����m�Ć��w����Ա��Cˮ���z�еġ��������������S�ض����߶��p�����������ڡ��⾆�����������S�ض����߶��p����������
�D7 �ۃ����x��늽��|ˮ���z�������ܵ�������-�⾆�����C��ʾ��D
�@��о�ͻ�����Ƀ����x�ӹ������Ƃ��ˮ���zֻ�ܾ���UCST���ԵĂ��y�J�R�����˽���@һ�����F�������������-�⾆������Փ��ԓ��Փ�����x��ۃ����x��늽��|ˮ���z��UCST-LCST�D�������ɿ��_�P����ԓ�о��������Փ��ܺ͌��C�Y���������о��ۃ����x��늽��|ˮ���z�Ĝض������Ա�����s���^�C�ƺ���Ч���{�ز����ṩ�µ�ҕ�Ǻ�Ҋ�⡣
�����о��õ��ˇ�����Ȼ�ƌW����ɽ��ʡ���A�о�Ӌ��������̽����߷��Ӳ��Ϲ��̇������c����ң��Ĵ���W���_���n�}���Ŀ��֧�֡�
������Ϣ��
Controllable transformation of UCST and LCST behaviors in polyampholyte hydrogels enabled by an association�Cdisassociation theory-based switch mechanism, Wenhao Du*, Shixiong Sun, Zhixin Zhao, Benbo Zhao and Xi Zhang*
ȫ��朽ӣ�https://doi.org/10.1039/d4mh01128g
