�L��������ꐌW˼Ժʿ�F����@/����� JACS���ׂ����ڱ�ϩ���������ľ��ЏV�����{���܂Ȼ�-�غ͗l�����Wѭ�h����һ����������ƽ�_
���ژO��ϩ��w��ͨ�^���p�I�B�m�ۺϘ����ĸ߷���������ijɱ��c���������ܳɞ��ˬF�����������V���ĺϳɲ���֮һ������̼-̼��朵Ļ��W�����Ԍ����˲����y�Խ��⣬����ˇ��صĭh����Ⱦ���}����ϩ�������������Ҫ��һO��ϩ��w������x�������ϳɸ߷����Խ��������������W���������ǽ���W�g������Pע���о����c֮һ���mȻ�W�g����ڳ���ͨ�^朶˽�ۡ���н�۵Ȳ��Ԍ��F�˾ۼ���ϩ������PMMA�����ϵĽ��⣬���Ǿ۱�ϩ������PMA����Y���������ۅs���������y�����Ŀǰ�oՓ�����ñ�ϩ���������ɽ���߷���߀�Ǣ��_�l�Y��/���������PMA���ɽ��⡢������ѭ�h�ľGɫ�ɳ��m���Ͼ���ȱ����Ч���ֶΡ�

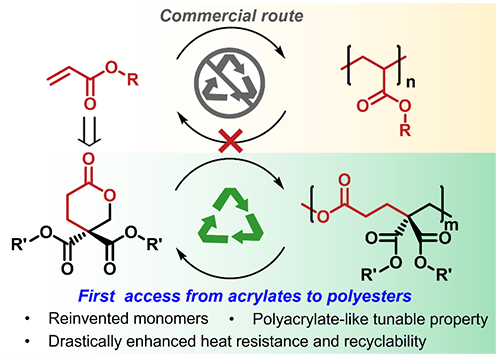

�D1. ���о��������ݹ���
ᘌ����������п�Ժ�L��������ꐌW˼Ժʿ�F����@�о��T/����ꖸ��о��T���ڼ���ϩ����ԭ�ϣ�ͨ�^�OӋ�ϳ�һ�ȫ�½Y������Ԫ�h�����g���w���״ν�����"�O��ϩ��w����ϩ����������Ԫ�h�����������ܾ���"�������D��·�����D1����ͬ�r���_�l�ľۺ�������һ����Ʒ��ܻ���������߱�ϩ������Դ���Y���c���������c�۱�ϩ������ơ��͟����ܺͿ�ѭ�h�Դ�������Ȫ����ݣ�ͻ���˘O��ϩ��w�ϳɾۺ����y�Խ���ļ��gƿ�i������������y�O��ϩ���ۺ�������ܲ��τ����ṩ�˿ɳ��m��Q���������ЏV���đ���ǰ����
ԓ�ɹ���2025��3��4���ԡ�Modular Access from Acrylate to a Sustainable Polyester Platform with Large-Span Tunability and Chemical Circularity under Mild Conditions�����}�l���ڡ�Journal of the American Chemical Society�����п�Ժ�L���������Tʿ�о�����������Փ�ĵĵ�һ���ߡ�ԓ�����õ���ꐌW˼Ժʿ�ăA��ָ���c������ԓ�о��õ�������Ȼ�ƌW����ί���Ї��ƌWԺ��֧�֡�

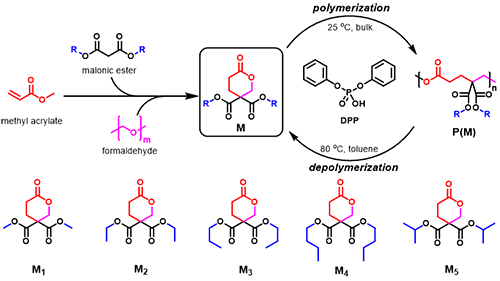

�D2. ���о���ϵ�б�ϩ����������h�����w�ĺϳɡ��ۺϡ����ʾ��D
�������ü���ϩ������ԭ�ϣ����˺ϳɼ�߭h�����͏V��ȡ���Y���ĭh�����w���OӋ���c���������s�ϲ��c��ȩ�l���h���������Ķ���Ч������ϵ�Ђ�机��������ɶ�ȡ����Ԫ�h�������w���D2����ԓ�ϳɲ������ü���ϩ�����ɹ���������Ԫ�h������ͻ������Ԫ���������W�������y�Ծۺϵ����ƣ�������Ԫ�h���m�ȭh�������F�ɿ��_�h�ۺϣ����߲�ͨ�^���W�Y���OӋ�x��������w����ڼ���ϩ�����Ă����I�����θ������x�ñ����������ɺϳɌ�����ͬȡ���Ć��w����δ���_�l�Y�������V�����{����һ���ɹ��ܻ����ɳ��m����ƽ�_�춨�˻��A��ͬ�rϵ�І��w�ڳ�������м��Ɍ��F�����ϳɣ�>50-100 g���C�Ϯa��>50%�������д�Ҏģ���a�ĝ�����

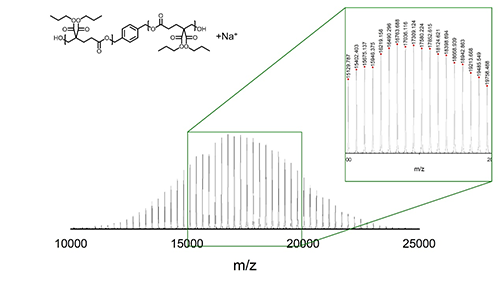

�D3. ���о��ϳɾۺ���Ĵ�����MALDI-TOF�|�V�D
���߽��^���ȴ������ۺ��wϵ�l�F�������������DPP���܉����������Ч�ش�ϵ�І��w�ľۺϣ����þۺ���������ͷ������ֲ��^��ɿأ�����܉��_�����f���������PDI<1.10����һ�Y���ۺ����MALDI�|�VҲ�C���˾ۺ��^�����^�ߵĿɿ��ԣ��D3����

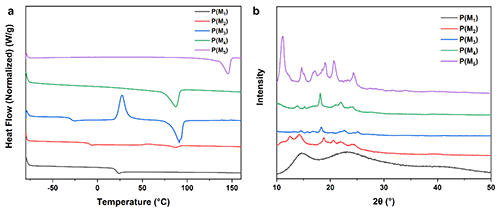

�D4.ϵ�оۺ���ğ�W�ͽY�����ܱ��� (a) ��ʾ��������yԇ(DSC)�yԇ�Y�� (b) X�侀����(XRD)�yԇ�Y��
��Ȥ���ǣ��������Mһ���о��ۺ���Ă�������Y�����������ܕr�l�F���ۺ��ﲻ�H�����c�۱�ϩ������ƵĂȻ����I��ԓ���Iȡ���������ֲ������ܵ�Ӱ�Ҏ���������w���ܔ�ֵ���c�۱�ϩ����ʮ����ơ����磬�S������������ȡ�����朵����L�����ܻ��������ϵIJ������D׃�ض���u����(Tg(��) = 20 ��C, Tg(�һ�) = 9 ��C, Tg(����) = -30 ��C, Tg(����) = -51 ��C) ���D4a������ԓڅ�ݺ;��w��ֵ�c�۱�ϩ����ʮ����ƣ���Tg����ϩ������� = 22 ��C ������Tg����ϩ�ᶡ���� = -43 ��C�����C���˱����������c�۱�ϩ�����Ī�����ϵ�Ϳ�����ԣ���������Ī������Ч�������о����У���ֵ��һ�������ǰ�����īI����ЂȻ����в�ͬ���Iȡ���ľ���Ҏ���c�˽�Ȼ��ͬ��Macromolecules 2020, 53 (8), 3194-3201�����Mһ���C���˱���������������ϵĪ����ݣ��״Ξ���_��δ������OӋ�ڶ��I�Fֱ������۱�ϩ��������һ�������ṩ������ͬ�r���о����صĽY����Ч�˷��˂��y��������ۺ���᷀���Բ����ȱ�ݣ����о����ɶ�ȡ�������@�����������ĽY�����c�᷀���ԣ����Ю�����ȡ���������c���_148��C���^���y�ή�����ȡ���ľ��������84��C��X�侀�����c��ʾ������������������ɶ�ȡ���������������ģ����M�����Ҏ�����У�ͨ�^�����{��ȡ�����Y�����ɏğoҎ��u�D׃��߽Y�����D4b�����@Ҳ���J���ǟ������������P�I�C�ơ�

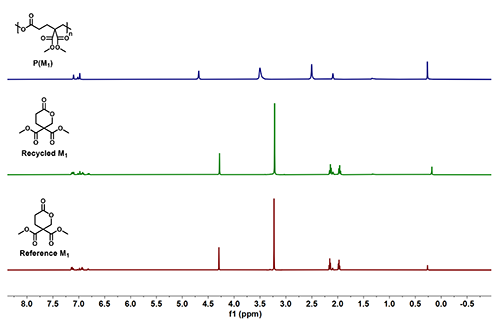

�D5.�ۺ�����ȫ����NMR����
���Ȿ�������w�Ъ��ص��ɶ���Ч����Ч���M���Ӄȭh�����˷�����������ۺ����ۗl�����̵�ȱ�c�����о��������ڜغ͗l���£�80��C�����������ɸ�Ч��ۻ��Ն��w���D5���������錦�ȣ���Ҏ��Ԫ�h��������ۺ���Ľ����Ҫ�ڷdz��O�˵ėl���²�����Ч�M�У�>150��C����գ����@�˱����������Ĝغ͗l���]�h�����ԣ������������ͺ�����ղ��ϵ춨�˻��A��
ԭ��朽�https://pubs.acs.org/doi/10.1021/jacs.5c00044
