�A�ƴ��T�ض�����/��Ц��о��T�F� Adv. Mater.��������Ԫ���Թ��̲����Ƃ䳬����ۺ���F���w�e��������惦
���y������Ȼ�⣨ANG���惦���ϽY���У�������Ԫͨ���H���F���߶ȽY�����ԣ����¿�϶��-�ܶș��Ч�����ɱ��⡣�mȻ���ԹǼ��x���˲����^�ߵăȲ���϶�ʣ���Ҳͬ�rʹ���w�e�ܶ��@�����ͣ��������������ڌ��H���g����ANG�����еļ����w�e�惦������������ˣ��_�l��������ƽ���϶��-�ܶ����܅����M�ϵ����Զ��������ʼ�K��܇�dANG�����I���е�һ���P�I����
���ڣ��A�пƼ���W�T�ض�����/��Ц��о��T�Fꠣ��lչ��һ�N�����Ტ���������ۺ��Hyper-cross-linked polymers, HCPs���Ą�����˼·��������ͻ������������Դ����DOE���O���ļ����w�e�惦����Ŀ�ˣ�263 cm3 STP cm-3�����F�ͨ�^���{�p���h��������Ԫ��֬����L�ȣ��Ƃ���ϵ�нY����/���Կɿص�HCPs�����У��ۺ���HCP-DPP���䪚�صĄ�/���ԏͺϽY�������F��ǰ��δ�еıȱ���e��927 m2 g-1���ͱ��^�ܶȣ�0.81 cm3 g-1��֮�g�������⡣���ڴˣ��ڸ߿�϶�ʡ����ܽY�����T��Ч�����������fͬ�����£�ԓ�ۺ���չ�F��Խ�ļ����w�e�������ܣ���273 K��100 bar�µĿ��惦�������_333 cm3 STP cm-3����Խ������Դ����DOE��Ŀ�˼s27%�����⣬���]�����w���Ͻ����H�����b������Ч�����u�������ڶѷe�ܶȣ�0.68 cm3 g-1����HCP-DPPͬ�ӱ��F����5-100 bar���������ȃ������挍�w�e����������242 cm3 STP cm-3�����@�����ڽ^������ш���������������ټ�֮����ϵĵ��Ƃ�ɱ��c�߽Y�������ԵĹ��Ѓ��ݣ��M����־������܇�dANGϵ�y�о�Č��H����ǰ�����I�������ԡ�

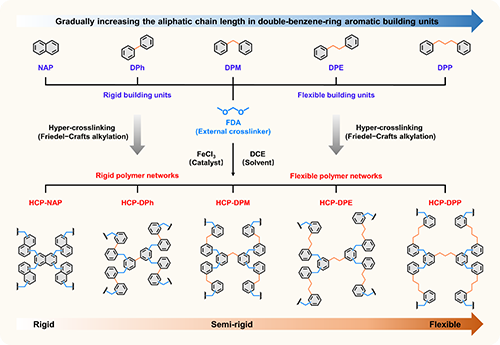

�D1. �{�p���h���w�Y�������Ƃ�ϵ�йǼ܄�/���Կɿصij����ۺ���W�j
ͨ����HCPs�ĽY����/����ȡ�Q������Ć��w�����c�����F�L�ȡ���Ҏ�����Dz����L朽�������������飩���������ԣ����@�������@������Friedel-Crafts������������ԣ����µͽ��������o�a���ˣ��F��OӋ��һϵ��֬����L�f�����p���h���w���Ʉ��Խ��������������飨FDA���������߶Ƚ��Ą�/���ԏͺϾۺ���W�j���D1����ԓ�OӋ���H�x���˾ۺ��������Û/�տs���ԵĿ��{��/���ԹǼܣ�ͬ�r߀��������Ĺ������������˾ۺϷ������ԣ��@ʾ�����ژ����������Զ�ۺ�������е��@�����ݡ�

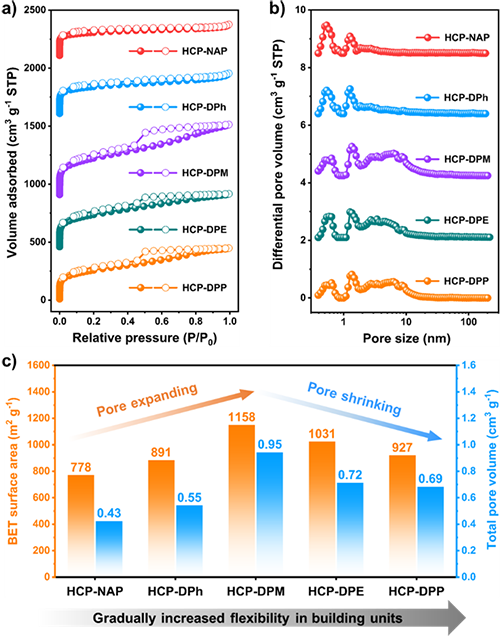

�D2. �ۺ���ĿY�����������϶�ʅ�����Ҏ������׃
ֵ��ע����ǣ�HCPs�ĿY���������ȱ���e�Ϳ��w�e�ȅ������@������Ǽ܄�/���Ե�Ӱ푡��S�����w�Y���Ą����������D׃����϶�ʳʬF�����������½��ĺ�Ҋ׃��څ�ݣ��D2�������⣬�F������о�б�ʷ��о�������HCPs�е��T��Ч���C�ƣ��״Ό��F�ˌ��o���ζ�ۺ��/���Ե�������ͨ�^Ӌ����������Ȝؾ��ϸ��c���о�б�ʣ����ɷ�ӳ���������µ��������ʲ��_���T�؉������D3������ʾ�˾ۺ���Y�������c�T��Ч���g�ĝ��ژ�Ч�Pϵ��

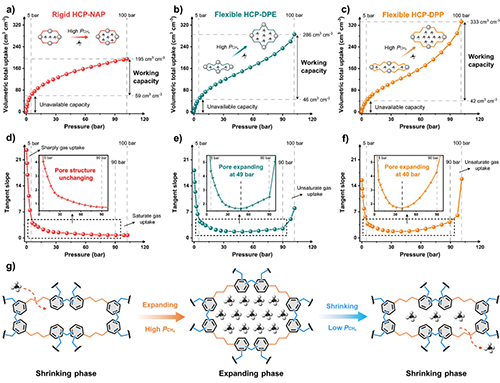

�D3. �ۺ����ڸ߉����������е��T��Ч���C���о�
���H�ϣ����u���������������挍���ܕr���乤������ͨ���ȿ������������P�I����273 K��5-100 bar�l���£����ڱ��^�ܶȣ�����HCP-DPP���F�˘O�ߵ��w�e���鹤��������291 cm3 STP cm-3�����D4�������ڌ��H�ѷe�ܶȣ�����HCP-DPP���挍�����������_242 cm3 STP cm-3�������pʧ����20%�����h���^��������ʶ�ײ��ϣ�����HKUST-1��95 cm3 STP cm-3����Co(bdp)��125 cm3 STP cm-3������KPOPs��82-123 cm3 STP cm-3���ȴ����Լ�����������

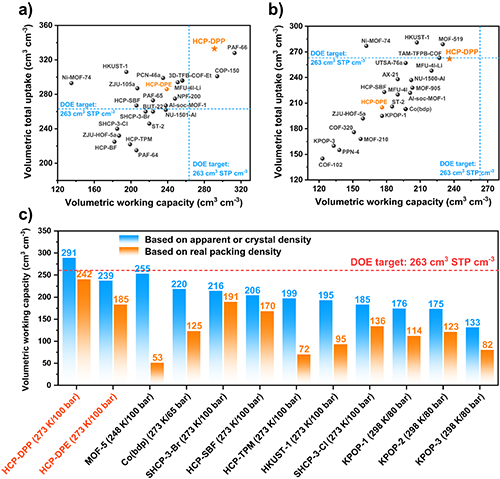

�D4. �ۺ����c�ш�����ϵĸ߉�����惦�c�������ܱ��^
�C��������ԓ�о�����˻��ژ�����Ԫ�Y�����̵�����HCPs��Ч�Ƃ���ԣ��˷��˿�϶��-�ܶș��Ч���ҳ�Խ��DOE�����w�e����Ŀ�ˣ����_�l��һ�����Զ������������ANG���g�Č��H���õ춨����Ҫ�о����A�����P�о������ԡ�High-Capacity Volumetric Methane Storage in Hyper-Cross-Linked Porous Polymers via Flexibility Engineering of Building Units�����}�l���ڡ�Advanced Materials���ڿ��ϣ�Adv. Mater. 2025, 2418005����Փ����һ�������A�пƼ���W���W�c�����WԺ��ʿ�о�����������ͨӍ�������A�пƼ���W���W�c�����WԺ�T�ض���������Ц��о��T��ԓ�о������õ��ˇ�����Ȼ�ƌW�����Ŀ��֧�֡�
ԓ�������T�ض����ڈF����OӋ�ϳ����Գ�����ۺ������ڸ߉�����惦���õ������Mչ֮һ������ЙC�ۺ��POPs�����R�Ĺ���������Y��-���ܘ�Ч�Pϵ������-���ԹǼ��{�غͿ�϶��-�ܶș��Ч���ȣ������錦���M�и�����ęC���͑����о������˾����ơ���ˣ��Fꠄ����˵ͳɱ���Ч�Ƃ䳬���ۺ��HCPs���Ķ��Ӻϳɷ�����Macromolecules 2011, 44, 2410; Sci. Adv. 2017, 3, e1602610����ϵ�y�о���HCPs�ĽY���������c���ܻ��{�أ�����չ�������S����Ҫ�I���еđ���ǰ��������۽��ڼ���惦�I��ȡ����һϵ����Ҫ�Mչ�����ȣ��Fꠘ����˸߱ȱ���e��������ܻ�HCPs��������������������Chem. Eng. J. 2021, 426, 130731������Σ��F꠰lչ�˿ɼӹ�HCP���w���ϵĿɿ��Ƃ���ԣ��Cе���ȸߣ�65 MPa���ұ��^�ܶȴ�1.13 g cm-3�������F�������w�e��������Macromol. Rapid Commun. 2021, 43, 2100449�������⣬�F����þ��и��������D���ɶȵ��ı������飨TPM�����w�Ƃ��˾����T��Ч��������HCP-TPM���ϣ����и߱��^�ܶȣ�1.27 g cm-3���ҹ�������ͻ�������ü�����Чጷ�Ч�ʳ��^90%��Macromolecules 2023, 56, 1213�������ڣ����ڂ��y�܄����������F꠷քe�_�l�����پ�����Adv. Mater. 2024, 36, 2307579���Լ�����܄��fͬ������Macromolecules 2024, 57, 5507���ĸ��M���ԣ����F�˄���HCPs�ȱ���e��3120 m2 g-1���Ϳ����w�e��2.72 cm3 g-1�������չ�F����ԽDOE������������Ŀ�ˣ�0.50 g g-1���ă����惦���ܣ�0.53 g g-1����
ԭ��朽�https://doi.org/10.1002/adma.202418005
���d��High-Capacity Volumetric Methane Storage in Hyper-Cross-Linked Porous Polymers via Flexibility Engineering of Building Units
