�ڹ��̲����I���y���̏ͺϲ������R�����ܺġ���هʯ���YԴ���h�����Ѻõȇ������𡣌���ɳ��m��������ϳɞ鮔��֮��������������һ�N��Ȼ�������YԴ�����LѸ�١����B�ɳ��m�������ɞ������������ϡ�Ȼ���������ڏ��ȡ��ߴ緀���Ժ���ȼ�Է�����ڲ��㣬���������ڹ����I��ďV�����á���ˣ��аl�߂�ߏ��ȡ����óߴ緀���Ժ̓�����ȼ�Ե�����ͺϲ��ϣ����Ƅӹ��̲��ϵĿɳ��m�lչ���x�ش�
���գ������֘I��W�Źٱ�Ժʿ�������о��T�F�������ͺϲ��Ϸ���ȡ���о��Mչ��ԓ�F�ͨ�^ԭλ���W����ļ����ڡ�����{����������������������Լ����ü{�׳ߴ�Ч���ąfͬ���ã�ͬ�r���h�����������@��(NH?)?HPO?��ͨ�^ë�����������뵽���ӵĿ�϶�Y���У��ɹ��Ƃ���������ͺϲ��ϣ�MBC����

�о�չʾ������ڽ������̽Y�����I��ďV韑���ǰ�������Ƅӿɳ��m���ϵİlչ�ṩ�˼��g֧�Ρ����P�ɹ�����A Green-solvent Processed Multifunctional Bamboo Composite with High Strength, Robust Fire Retardancy, and Dimensional Stability�����}�l���ڇ��H�ڿ�Chemical Engineering Journal�ϡ�

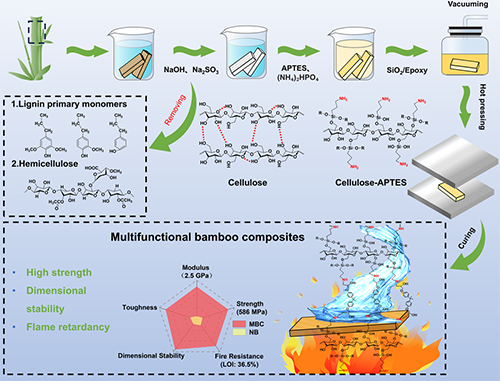

�D1 �������ͺϲ��ϣ�MBC�����Ƃ䡣
��D1��ʾ���о��ˆT���Ȍ���Ȼ�����M��Óľ��̎�����Ú������c�́������c�Ļ����Һȥ������ľ�|�غͰ��w�S�أ�ʹ�w�S�������������ӡ�������ͨ�^(3-��������)�����������飨APTES����֦�����ӹǼ������백�����ٌ��������@���n�����ӿ�϶�Y���С������ͬ�����ļ{���������c�h����֬��Ϻ�������ӹǼܣ�ͨ�^�ቺʹ��l��ԭλ���W�������Ƃ��ϵ��MBCs��

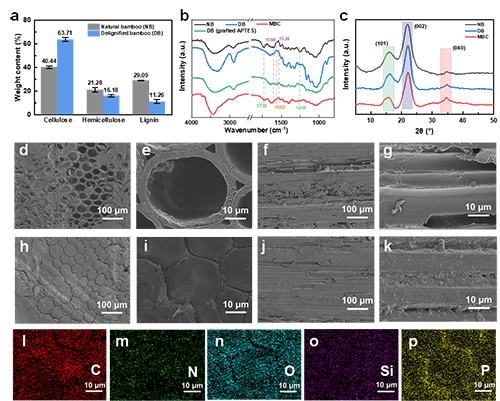

�D2 MBC�Ļ��W�ɷֺ��^�Y������a��NB��DB���w�S�ء����w�S�غ�ľ�|�غ�������b��NB��DB��MBC��FT-IR���V����c��NB��DB��MBC��XRD���V����d��e��NB�M�����SEM�D��f��g��NB�v�����SEM�D��h��i��MBC�M�����SEM�D��j��k��MBC�v�����SEM�D��l~p��MBC�M�����Ԫ�ط����Y����
��D2��ʾ���о��ˆT���ö�N�����ֶΌ�MBC�M����ȫ������������~׃�Q�t����V��FT-IR���C����Óľ��̎����ľ�|�غͰ��w�S�����������ʧ�Լ�APTES��֦�ɹ���X�侀��������V��XPS���Mһ���_�J��APTES�Ľ�֦�Լ��h����֬�ڟቺ�^���е��_�h������X�侀���䣨XRD������MBC�ĽY���ȸ�����Ȼ���Ӻ�Óľ�����ӡ���������@�R��SEM���@ʾMBC�Ķ�Y����3% SiO?/Epoxy��䣬Ԫ�طֲ����V��EDS���C����Ԫ����MBC�еľ���ֲ���

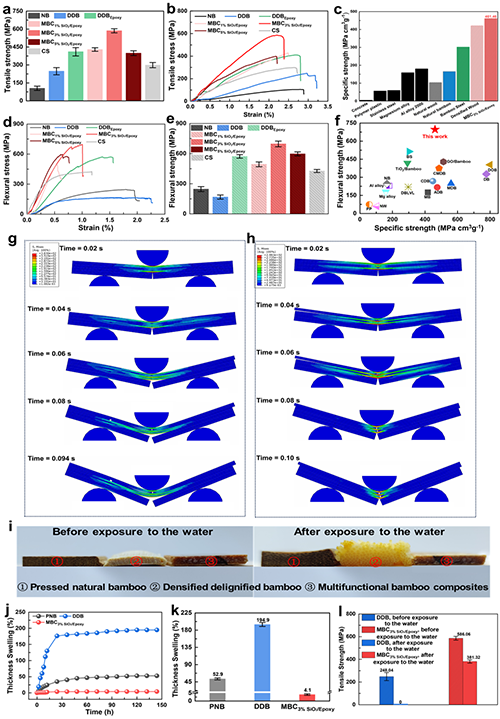

�D3 MBC�ęCе���ܺͳߴ緀���ԡ���a���������ȣ���b�������đ���-��׃�������Լ���c��MBC3%SiO2/Epoxy�c�����̲��Ϻ���Ȼ���ϵıȏ��ȡ���d��NB��DDB��DDBEpoxy��MBC3%SiO2/Epoxy�Ŀ������Ⱥͣ�e�������Ŀ�������-��׃��������f��MBC3%SiO2/Epoxy�c����ľ��/���ӏͺϲ��ϵıȏ��ȺͿ������ȣ�g��MBC3%SiO2/Epoxy�ͣ�h��CS��SENBģ�M�^���еđ����ֲ�����i��NB��DDB��MBC3%SiO2/Epoxy��ˮ�н���144С�rǰ�����Ƭ����k������ˮ��144С�r���Ʒ�ĺ����Û����l��DDB��MBC3%SiO2/Epoxy����ˮ��144h������쏊��
��D3��ʾ�������W���ܷ��棬MBC�����쏊�ȡ��������Ⱥ͗���ģ�������F��ɫ���c��Ȼ������ȣ�MBC�����쏊������˼s6����������������˼s3��������ģ������˼s10��������Ԫģ�M�Y��������MBC�Y���И�����ԭλ���W�������˲��ϵăȾ�������Ч�����ˑ������У�����˲��ϵ����W���ܡ��ڳߴ緀���Ԝyԇ�У�MBC��ˮ����ĺ����Û�ʘO�ͣ�չ�F�����õ���ˮ�ԡ�

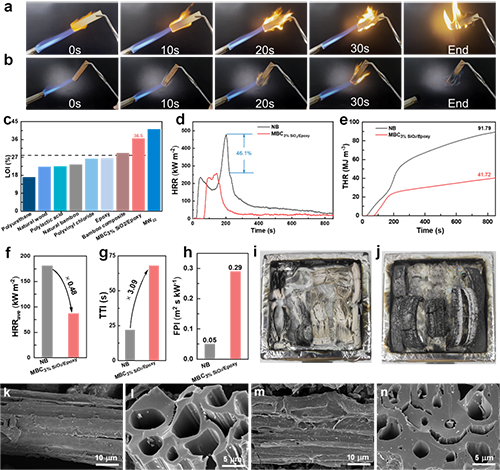

�D4 MBC����ȼ�ԡ���a��NB�ͣ�b��MBC3%SiO2/Epoxy��30��ȵ�ȼ���^����Ƭ����c��MBC3%SiO2/Epoxy��������Ҋ���̲��ϵĘO����ָ�����^����d����ጷ����ʣ���e������ጷţ���f��ƽ����ጷ��ʣ���g���c��r�g���Լ���h��ͨ�^�F�����ᷨ�yԇ��NB��MBC3%SiO2/Epoxy�ķ�������ָ������i��j���F������x�yԇ��NB��MBC3%SiO2/Epoxy�γɵĚ���̿����Ƭ��10×10 cm2����NB�ģ�k���v��ͣ�l���M������SEM�D��ȼ����MBC3%SiO2/Epoxy�ģ�m���v�����ͣ�n���M������SEM�D��
��D4��ʾ������ȼ���ܷ��棬MBC �ĘO����ָ������Ȼ��� 23.4% ������ 36.5%����ֵ��ጷ����ʽ��� 46.1%������ጷ����p��50%����������ȼ�C�ư����������@�ֽ�a��NH?ϡ����⡢�γ�����ҺĤ���^��ȼ���w���{����������M�ߜ�̿�����ɣ��Լ����ɻ����@�Д�ȼ���ʽ������ȼ���yԇ�@ʾ��MBC �cȼ�r�g���L�� 70 �룬ȼ����Y�������ԃ�����Ȼ��ģ�չ�F�������ķ���ȫ�Ժͭh���m���ԡ�
�C�����������о�ͨ�^ԭλ���W�����{�������������c��ȼ���Եąfͬ���²��ԣ��ɹ������˼�߸ߏ��ȡ��O����ˮ���c������ȼ�ԵĶ������ͺϲ��ϡ����^�Y���OӋ�����^�����{�أ�������R��X-�侀����ȶ�S�ȱ����ֶΣ�ϵ�y��ʾ�˲����������g�ă��ڙC�ơ������쏊���_ 586MPa���o�����ȸ��_ 696MPa������ͺϲ��ϵď��ر��h���ܶ����y���ϣ��@��ζ����ͬ�������£�MBC �ܳ��ܸ���đ��������p�����OӋ�ṩ�������x��4.1% �ij���ˮ����Û�ʣ��ص�׃���������ܳ�׃�εĹ���ӡ�����L��̎�ڳ���h������Ȼ�ܱ��ֽY���������m���ڑ���������O����ָ�������� 36.5%�� MBC �߂�Խ����ȼ���ܣ���Ч�Ӿ��������ӣ��齨������ͨ���I���������ȫ�����ɿ����ϡ�
�����о��õ��ˇ�����Ȼ�ƌW���������Ŀ������ʡ�ش�Ƽ���헡�����ʡ���A�о�Ӌ�����c�Ŀ������ʡ�r�I�ό�����c�Ŀ������ʡ������W�g�ͼ��g���^�˺���˲��Ŀ�Լ�����ʡ�ߌӴ��˲����B֧��Ӌ������μ��˲��Ŀ�Ƚ��M֧�֡�
ԭ��朽ӣ�https://doi.org/10.1016/j.cej.2025.163526
- ����������W����÷���ڈF� AFM�����Խ�Ҝ����ޏ͡��ɻ����c�O�˜ض����W�����Եĸߏ��Ⱦ��受���w 2025-12-11
- ���ִ�W�O��������n�}�M NSR�����ڏ��g�ҿ�׃�εļ{�����^�Ƃ䳬�ߏ��Ⱥͳ����g�ԵĿ��潻���� 2025-11-22
- �A��������С��/�ם��M���� ACS Nano����߸ߏ��ȡ�������ȼ�ԡ����܄��ԺͿɻ��W���յğ�ӹ����w�S�ؾW�j�ۺ��� 2025-10-20
- EMPA�w�����о��T�Fꠡ�Chem. Eng. J.�������Ѓ����ߜسߴ緀���Եľ�������/��������ͺϚ����z 2022-04-22
