ʯīϩ����Խ��������ܣ��������h������Ϳ�ӷ��o��������չ�F��������Ȼ����ʯīϩ�ھۺ�����w�еķ�ɢ���ǛQ�������o�������P�I���ء���ɢ�����������ۺ�����w�е�ʯīϩ�F�ۣ����H�o���l�]����ݣ����������γ�ȱ��ͨ�����M�����ٸ��g�M�̡�
Ŀǰ���u��ʯīϩ��Ϳ���еķ�ɢ��B��Ҫ��ه��������@�R��������@�R��Ȼ�����@Щ���g�������@�ľ��ޣ���Ʒ�Ƃ���s�ĕr������ɓp������ֻ���^��ֲ��^�^���y�Է�ӳ����Ϳ���ں��^�߶��ϵ����S���g��ɢ��B����ˣ�ؽ���_�lһ�N���١����㡢�o�p�ķ��������F��Ϳ�Ӄ�ʯīϩ���^���S��ɢ��B�Ŀ�ҕ���Ͷ����u�r���Խ�ʾ��ɢ��B�c�������ܵă���ϵ��
��ɽ��W���W�����c���g�WԺ�����|�����ڡ����ٸ����ں���ָ��������������һ�N���²��ԣ��ɹ����F�ˌ��h������Ϳ��������ʯīϩ��GO�����^���S���g��ɢ��B�Ŀ�ҕ���c�����u����ԓ���Եĺ�����������������˭h��Ϳ�������ı����l�����Ժ�GO�ɹ�⧜�Ч�����D1�����n�}�Mǰ���о��l�F���̘I����������PA650���̻������ЈF�ذl�����|��ʹ��PA650�̻��ĭh��Ϳ���ܰl�������ɹ���Chemical Engineering Journal, 2024, 498, 155670���������wϵ������GO�r��GO�{�����ܗ�Y�����S���ĺ������܈F������������w������Ч⧜�����PA650�ۼ����ӵğɹ⡣�ڼ���۽������@�R��CLSM���£�GO�Ĵ��ڱ��F��ɹⱳ���ϵİ��^�������Ӱ���������ڴ�ԭ����ͨ�^�Y��CLSM�����g��Morisitaָ�����u��ȫ��ֲ�ģʽ�����w���g������ܶ���Փ���u���ֲ���DЧ������������һ���p������ܣ��o���~�����ӟɹ�Ⱦ�ϻ���s�ϳɲ��E�����ɿ��١�ֱ�^�ث@ȡGO�ڭh��Ϳ�Ӻ��^�߶ȣ������ף��ϵ����S���g��ɢ��Ϣ�����M�о��_�Ķ������������P�о��ɹ��ԡ�Visualizing the macroscale dispersion of graphene based sheets in epoxy anticorrosive coatings by fluorescence quenching�����}�l���ڡ�Chemical Engineering Journal���ϡ�
������c��
1.�״�����PA650�̻��h��Ϳ���ı����ɹ��GO�ğɹ�⧜磬�Y��CLSM�����F�˭h��Ϳ����GO���^���S��ɢ�ğo��ӛ���o�p�����ٿ�ҕ����
2.�Y��Morisitaָ�����w���g������ܶ���Փ���������p����������ܣ��˷��ˆ�һָ�˵ľ����ԣ����ʵ��u����GO�ķ�ɢ��B�����ڽ����^���еĄӑB��׃��
3.�о��l�FGO�ڭh��Ϳ���о����ɢ���R���ֵ��0.1 ~ 0.25 wt%�������ڴ��ֵ��GO�ڽ����^���з�ɢ��u���ƣ������ڴ��ֵ��GO�t���w���g�����A���������p�Y���ã��ڽ����^���аl�����ΔUɢ����ɢ�������@��������
4.����늻��W�迹�V����Ч�·�M�ϼ����g��ò�^��ȽY���c��ҕ��/���������Y���߶�һ���C������0.1 ~ 0.25 wt% GO�ĭh���ͺ�Ϳ�ӣ�����������ķ�ɢ��B������Ч���L���g���|�Uɢ·����չ�F��Խ���L�ڷ������ܣ��迹ģ�����_1010 ��·cm2����

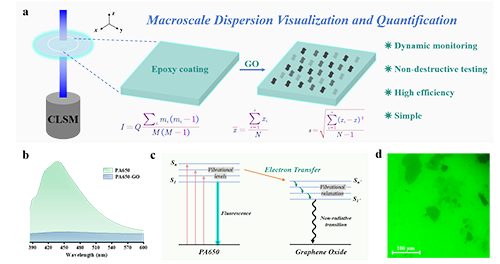

�D1. GO�ڭh��Ϳ���к��^��ɢ��ҕ���c�����u��ԭ��D���ɹ�⧜�F��(a)����GO��PA650�̻��h��Ϳ�ӱ����ɹ��⧜�Ч�����Y��CLSM��Morisitaָ�����w���g������ܶ���Փ�����FGO���^���S��ɢ��ҕ���Ͷ����u����ԭ��ʾ��D��(b) GO�����@��⧜�PA650/�Ҵ���Һ�ğɹ�l�䡣(c) PA650�ۼ������cGO֮�g�l���ɹ�⧜��ʾ��D��(d) CLSM�ɹ�ģʽ�£�Ϳ�����d��Ƭ�ϵ�GO��PA650�̻��h��Ϳ�����w��ğɹ��@�D��GO���F�鰵�^������չ�F���ɢ��B��

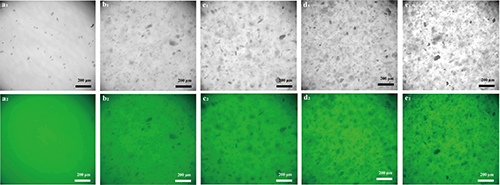

�D2. ��ͬGO�����h���ͺ�Ϳ���ڽ���ǰ��CLSM�D����a�����h��Ϳ�ӣ���b��0.05 wt%����c��0.10 wt%����d��0.25 wt%����e��0.50 wt%��

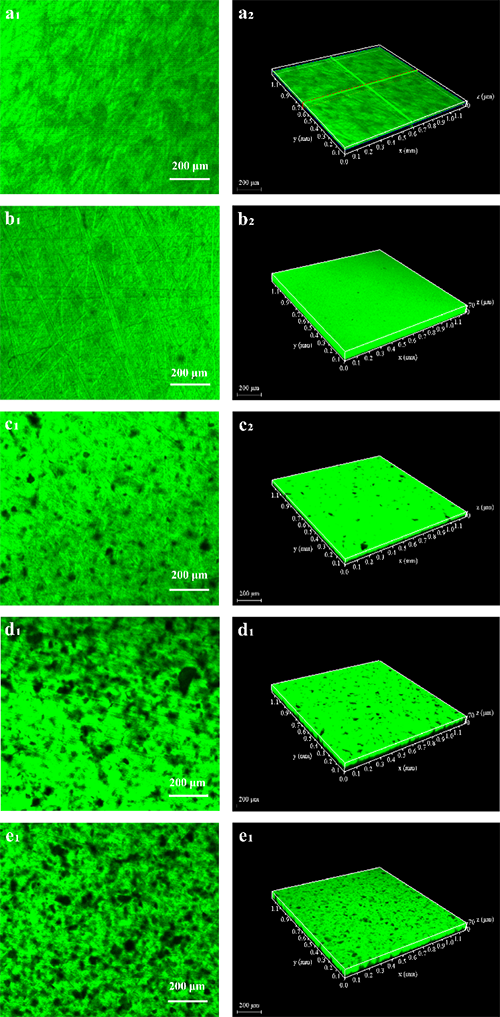

�D3. ��ͬGO�����h���ͺ�Ϳ���ڽ���154����CLSM�D��a�����h��Ϳ�ӣ���b��0.05 wt%����c��0.10 wt%����d��0.25 wt%����e��0.50 wt%��
���h��Ϳ�ӟo���^�����S��GO������u���ӣ��ɹ�⧜�^���^���Ĕ����ͳߴ�Ҳ���D2-3����������3.5 wt% NaCl��Һ�н���154���0.5 wt% GO��Ʒ�İ��^�����ͳߴ缱�����ӣ�����GO�l���@���F�ۣ���ɢ����������0.1 wt%��0.25 wt% GO��Ʒ�ڽ��ݺ^�ֲ���������

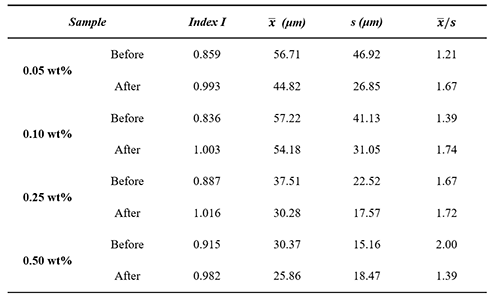

��1. GO�ڭh��Ϳ���з�ɢ��B��Morisitaָ��(I)��ƽ���w���g�ࣨ
����
ֵ�yӋ��

����Morisitaָ��I������Խ�ӽ�1��ʾ�ֲ�Խ�ӽ������S�C�ֲ������ݺ�0.10 ~ 0.25 wt% GO��Ʒ��Morisitaָ��څ����1��ȫ�ֲַ��ã�������Y�Ͼֲ�ָ�ˣ�
���Д����H�����ԡ��Y���w���g������ܶ���Փ�M�з�����Ӌ��ƽ���g��
�͘��ʲ�s����ֵ
���ں�����ɢ�����ԣ�ֵԽ���ʾ��ɢԽ�����yӋ�Y�������@ʾ����1������ǰ���SGO�������u���ӣ�
ֵ����ɢ���ƣ�����2�����ݺ�0.05, 0.10, 0.25 wt% GO��Ʒ��ֵ���ڽ���ǰ����ɢ����������0.50 wt% GO��Ʒ��
ֵ�t�@���½�����ɢ�����������������Y��ֱ�^��ӳ��GO�ڭh��Ϳ���з�ɢ��B�S�����ͽ��ݕr�g�ĄӑB׃����

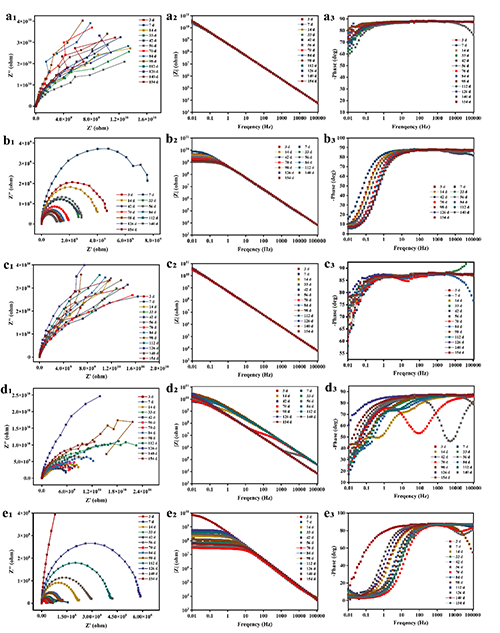

�D4. ��ͬGO�����h���ͺ�Ϳ����3.5 wt% NaCl��Һ�н���154����늻��W�迹�V�D
���l�迹ģ��|Z|0.01Hz���u�r�������ܵ���Ҫָ�ˣ���ֵԽ��������������Խ�á��Y���@ʾ����1�����h��Ϳ����0.10 wt% �� 0.25 wt% GO�h���ͺ�Ϳ���迹ģ�����_1010 ��·cm2���������������ڃȱ��ַ�����չ�F���������L�ڷ������ܡ���2��0.05 wt% �� 0.50 wt% GO�h���ͺ�Ϳ�ӳ�ʼ�迹ģ���H��109 ��·cm2�����S���ݕr�g�@���½���늻��W�����c��ɢ�����Y��һ�£�����ɢ���0.10 ~ 0.25 wt% GO��Ʒ����������ѡ�

�D5. ��ͬGO�����h���ͺ�Ϳ����3.5 wt% NaCl��Һ�н���154���ı�����ò
���h��Ϳ�ӡ�0.05 wt% �� 0.50 wt% GO�h���ͺ�Ϳ�ӱ�����F���@�P�g���t��ɫ���ɫ�a��������c�g�A��0.10 wt% �� 0.25 wt% GO�h���ͺ�Ϳ�ӱ�����ã��o���@���g�E�����w�ṩ��Խ�ķ��o���ܡ�
���о��_�l��һ�N���١����Ρ���Ч�IJ��ԣ������̘I��PA650�̻����x��h��Ϳ�ӵı����ɹ��GO�ğɹ�⧜�Ч�����Y��CLSM����Morisitaָ��-�w���g������ܶ��p����������ܣ��״Ό��F�ˌ��h������Ϳ����GO���^���S���g��ɢ��B�ğo�p��ҕ���c�����u�����о���ʾ��GO�ڭh��Ϳ���о����ɢ���R���ֵ��0.10 ~ 0.25 wt%������ӑB��׃Ҏ�ɣ������ֵ��GO��ɢ�ڽ����Ѓ����������ֵ��GO�t����ΔUɢ��������늻��W�����c���g��ò�Y���Mһ����C��ֻ���ڴ��ֵ�����ȡ���ɢ��B���õ�GO�h���ͺ�Ϳ�ӣ����ܰl�]GO��������Ч�����ṩԽ���L�ڷ������o��ԓ�������H����S�{�ײ�����Ϳ���еķ�ɢ�����ṩ�ˏ�����¹��ߣ�Ҳ�����⡰��ɢ��B-�������ܡ���Ч�Pϵ��ָ�������ܷ���Ϳ�ӵ��OӋ�c�Ƃ�춨����Ҫ���A�����⣬�о��в��õ��Ҵ�/�Ͱ��o��GO��ˮ������D�������ױ��ЙC��Ľ����OӋ��Ҳ���Ƃ䷀������ɢ���õ�GO-�h���ͺϲ����ṩ�˿ɿ�������
ԓ�����õ������ڃ��ײ��ϿƼ�����˾���ײ�ʿ��ָ����֧�֣��@�Ç�����Ȼ�ƌW������Ŀ�Y����
Փ����Ϣ
Mindi Xiao, Yumin Zhang, Xinzhe Xiao, Lei Dai, Qing-Yun Wu*, Sheng Liu*, Lin Gu*, Visualizing the macroscale dispersion of graphene based sheets in epoxy anticorrosive coatings by fluorescence quenching, Chemical Engineering Journal, 2025, 515, 16305.
https://doi.org/10.1016/j.cej.2025.163504
- ��ɽ��W����n�}�M CEJ�����ڴذl���ӛ�����F�h������Ϳ���е�����{��Ƭ��ɢ��ԭλ���S��ҕ���c�������� 2025-08-22
- �A���r�����/������������W���겨 CST: �������ȩ�̻�����������ʯīϩ�ĸߏ��ȡ����ϻ����ɻ��խh������Ϳ�� 2025-07-11
- �㽭��W�߳�/��Ӣ܊/�S�����A��W��־ƽ Nat. Mater.���Ҝ��Ƃ������ʯīϩ��̼�w�S 2025-10-21
- ��h���������ܽ��ڈF� Mater. Horiz.: ���ڟo�܄�ʯīϩ�{�����w�Ě��I�ÓQ���Ԍ��F�ɷ��͟�����w�S���������� 2025-08-29
- ��h��Wꐳ���/�Ĵ���W���� ACS Nano�������ݶ�ˮ���z늽��|���惞�����������\�x��늳� 2025-07-21
- ������������/������ڈF� Macromolecules�������ܳ�֧���۰�������x��ԭλ��ҕ�� 2026-02-09
- �㽭��WФ�J�n�}�M Nat. Commun. : ���چ�һ�������F�ď����w�����c�p����ҕ�� 2025-11-26
