Small Science：配位工程助力超均勻釕納米團簇作為鋅空氣電池高效催化劑
電催化是電化學能量轉換和儲存的核心基礎，如水電解系統、金屬空氣電池、燃料電池等已成為當前的研究熱點。目前應用最廣泛的反應催化劑是Pt催化劑，但價格昂貴且資源稀缺。釕（Ru）基催化劑作為Pt的一種有前景的替代品，由于其相對較低的成本以及在HER、OER和ORR方面的優異活性而備受關注。由于獨特的幾何和電子結構，與單個原子相比，負載金屬納米團簇（NCs）可以提供更多的活性位點，以及原子之間的軌道重疊增加了操縱電子結構的機會，有利于開發多功能和高活性催化劑。但是，由于底物的絡合基團與金屬離子之間的強相互作用，合成具有高密度分散性、良好結晶性和耐高溫性的NCs作為深入研究其物理化學和催化性能的模型依然具有挑戰性。已經報道了一些新興的支持原子NCs的合成策略，例如原子層沉積，濕化學還原和前體預選策略等。但是，高溫過程中碳基NCs粒徑低于2 nm時，熱力學不穩定。其本質原因是高溫下的顆粒遷移聚結（PMC）和/或奧斯特瓦爾德熟化（OR）過程導致其獨特的結構和性能喪失。目前，迫切需要開發有效的方法來穩定碳基底上的超小尺寸（≤2 nm）和高分散NCs高于700 oC。
近日黃河科技學院張守仁教授團隊、鄭州大學張佳楠教授團隊合作，合成了一種新型催化劑，使用S、N 摻雜的碳基底，通過小分子自組裝熱解方法有效地穩定高密度和超均勻的Ru納米團簇(Ru@NSCSs)。所制備的催化劑在所有 pH 條件下均表現出優異的HER活性（尤其是在1M KOH中電流密度為10 mA cm-2 時具有5 mV的低過電位）和優異的ORR性能（半波電位（E1/2 ) 在0.1 M KOH 中為 0.854 V)。根據電化學測試結果和X 射線吸收精細結構 (XAFS) 分析，我們得出結論，具有 Ru-S/Ru-N 活性中心的催化劑可以使 Ru NCs 抵抗高達 900 oC 的燒結。DFT計算表明，Ru NCs和S原子之間的電子相互作用可以調節*O和*OH在Ru NCs位點上的吸附強度，因此*RuS,N位點對ORR具有高活性。此外，當組裝到液態鋅空氣電池中時，該催化劑顯示出 151 mW cm-2 的卓越峰值功率密度，并在液體中具有長期循環耐久性（5 mA cm-2 下 100 小時）和可逆的柔性全能固態電池。
該工作Small Science上以題為“Coordination engineering of ultra-uniform ruthenium nanoclusters as efficient multifunctional catalysts for zinc-air batteries”在線發表。黃河科技學院郭瑩瑩碩士為第一作者。
1. 超均勻釕納米團簇Ru@NSCSs的設計合成和結構表征
通過簡單的一步熱解法，以RuCl3·xH2O、N-乙酰-L-半胱氨酸和三聚氰胺為原料，通過超聲處理合成了有效地穩定高密度和超均勻的Ru納米團簇。此外，我們合成了Ru單原子催化劑，以證明釕納米團簇具有更高的活性。XRD圖譜和HAADF-STEM圖證實了Ru NCs 的存在，尺寸在1.6-2.2 nm（平均尺寸，2.0 nm）。XPS和XAFs的結果表明，配位原子（N、S 和 O）與 Ru NCs 之間的強相互作用，使Ru納米團簇穩定、均勻地存在。

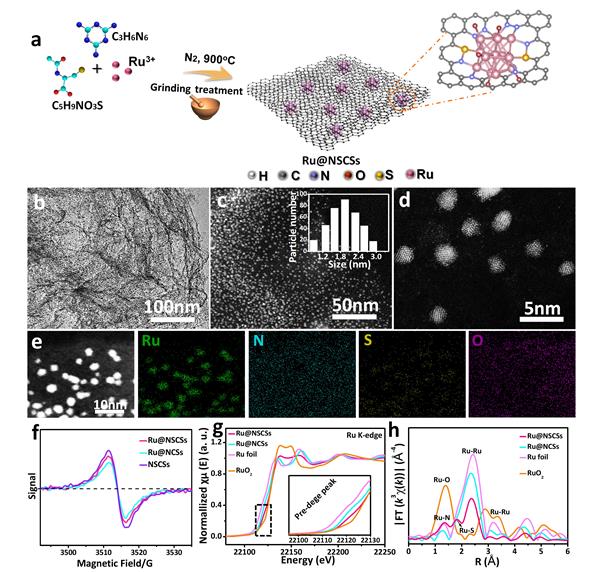

圖1.（a）嵌入 N、S 共摻雜缺陷碳納米片中的 Ru NCs (Ru@NSCSs) 的合成過程； (b)TEM；(c-d) HAADF-TEM；(e) STEM和EDX；(f) EPR；(g-h) Ru K edge XANES和EXAFS。
2. 超均勻釕納米團簇Ru@NSCSs的HER性能
Ru@NSCSs催化劑在10 mA cm-2下的過電位僅為5 mV，優于商用Pt/C。作為對比，Ru@NCSs和RuSA-N-C分別需要198和248 mV。此外，與RuSA@NSCSs相比，Ru@NSCSs具有多個偶聯活性位點，有利于促進析氫動力學。重要的是，Ru@NSCSs具有較高的HER 電化學表面積，進一步說明其較高的本征活性。i-t測試表明連續測試 10 h后，所獲得的催化劑表現出良好的穩定性。

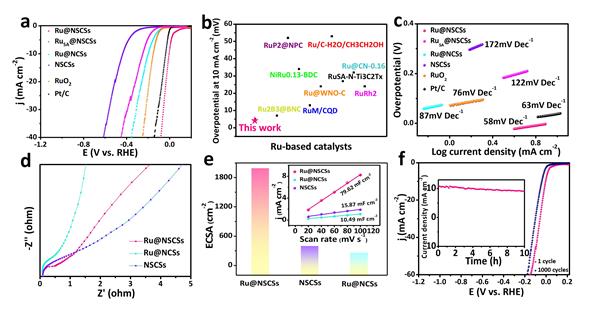

圖2.（a）LSV曲線；(b)不同催化劑的電勢對比；(c)Tafel斜率；(d) 電化學阻抗譜；（e）電化學活性面積ECSA；（f）循環前后LSV對比和I-t穩定性。
3.
4. 超均勻釕納米團簇Ru@NSCSs的ORR性能和DFT計算
強金屬-載體相互作用可用于封裝和限制Ru NCs，豐富的N、S位點有利于優化載體結構和增強Ru NCs的內在活性。之后，我們進一步探索了Ru@NSCSs催化劑的ORR 活性和穩定性。作為ORR催化劑，Ru@NSCSs在 0.1 M KOH 中的半波電位 (E1/2) 為0.854 V，比RuSA@NSCSs (0.79 V)、Ru@NCSs (0.65 V)和NSCSs (0.83 V) 相比，這進一步表明 S 原子可以進一步提高 Ru NCs 的催化性能。基于上述實驗結果和理論計算（DFT），我們得出結論，令人印象深刻的活性源于*RuS，N位點中的缺陷S原子可以優化中間體的吸附能和狀態，以及Ru NC和表面位點上的 S-C 物種可以極大地促進 ORR 過程。

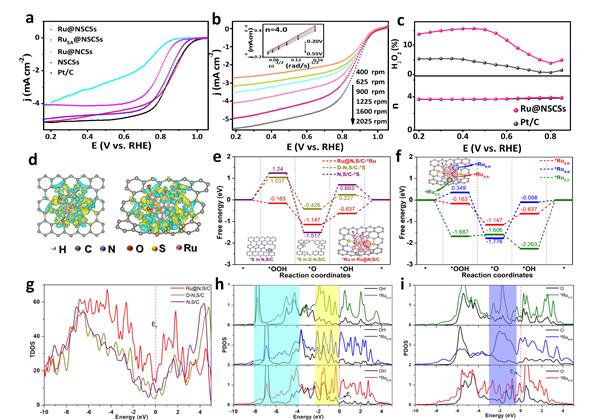

圖3.（a）LSV曲線；(b)不同轉速下的LSV曲線和K-L圖；（c）H2O2 產率和電子轉移; (d)差分電荷密度圖；(e-f) 零電勢（U=0）下ORR自由能圖；（g）TDOS圖；（h-i）費米能級圖。
5. 超均勻釕納米團簇Ru@NSCSs應用于液態和柔性全固態鋅空氣電池
當組裝到液態鋅空氣電池中時，該催化劑顯示出 151 mW cm-2的峰值功率密度，并在液態中具有長期循環耐久性（5 mA cm-2下循環100 h）和可逆的柔性全-固態電池。

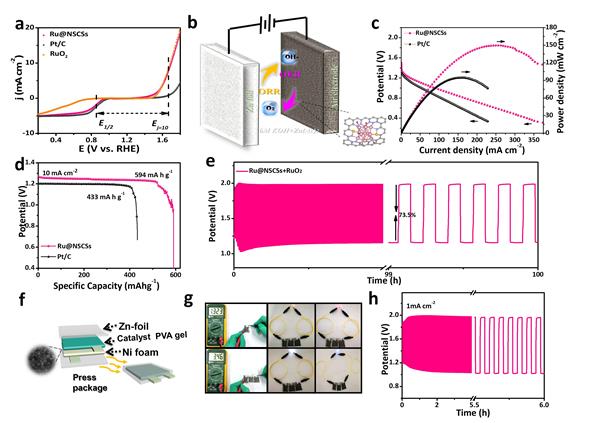

圖4.（a）LSV曲線；(b)液態鋅空氣電池示意圖；（c）功率密度; (d)Zn消耗量；(e) 恒電流放電-充電循環曲線；（f）全固態鋅空氣電池的示意圖和照片；(h)柔性鋅空氣電池的放電-充電循環曲線。
