�̑B䇽���늳�(LMB)������ߵ������ܶȺ��^�ߵİ�ȫ��(�oҺ�wй©�����ٵĻ��Σ�U)������Ҫ���F�@Щ���ݣ��̑B䇽���늳���Ȼ���R���N�ƌW�ͼ��g�ϵK���ڲ�ͬ��͵Ĺ��w늽��|�У��ۺ���늽��|�����c���w늘O���^�õļ����������õĴ�Ҏģ����ӹ������͙Cе�`���Եȃ���ʹ����m�ϑ����ڸ��N���d�O������������ۺ���늽��|��ͨ�^����}�ܽ��ھۺ�����ж��M���������ԓ�wϵ������x�Ӻ���x�Ӷ������Ƅ����mȻ�ɷN�x�ӵą��cݔ�\�_��ʹ�x��늌��ʸ�������������ܶȳ��^���Ե��ֵ�r�������S��x�ӵ�ݔ�\����늳�����ɇ��صĝ��O�����Ķ���ֹ늳��ڸ������¹�����һ�N���и���x���w�Ɣ�(tLi+)�ľۺ���늽��|��ͨ������x�Ӳ��ƄӵĆ��x�ӌ�늾ۺ���늽��|(SIPE)����Փ�Ͽ��Խ�Q�@Щ������Ȼ�������x��늌��ʌ������x����ԓ�ۺ�����|�еĂ�ݔ�ٶ��ձ龏�����������늌����@�����}�����Q��

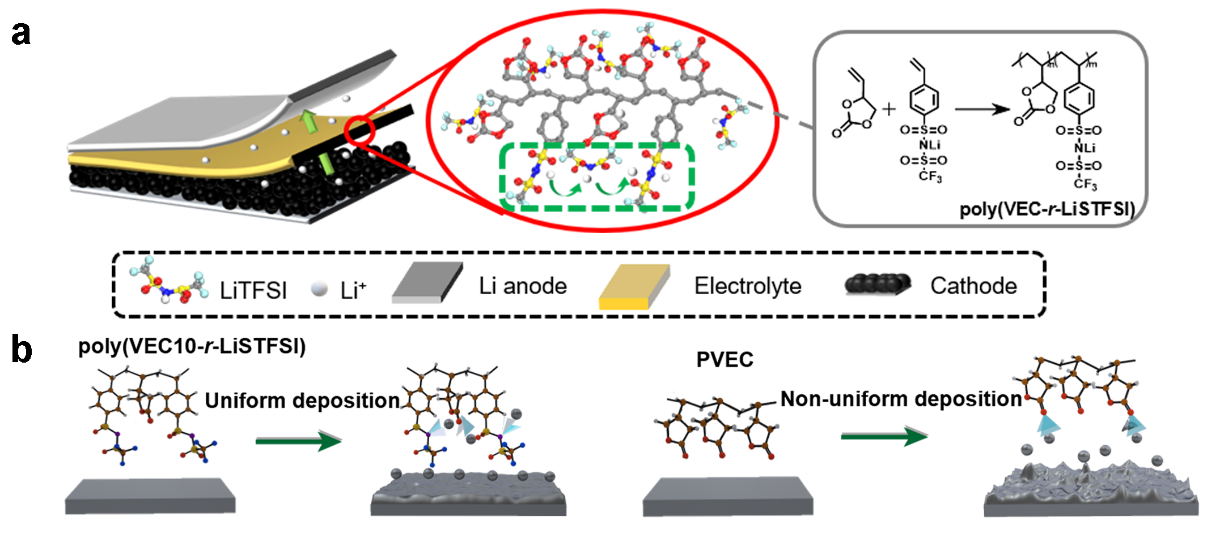

Scheme 1. ����x���w�Ɣ��ľۺ���늽��|���OӋ���Ƃ��f����(a)�ϳ���(b)Li+��LiꖘO�ϵ�늻��W���eʾ��D��
��Scheme 1��ʾ����LiTFSI�}�Ĵ��ڵ���r����ͨ�^VEC��LiSTFSI��һ���ۺϺϳ��˸���x���w�Ɣ��ľۺ���늽��|��poly(VEC-r-LiSTFSI)����ԓ����x���w�Ɣ��ľۺ���늽��|���Ԍ��F�ߵ���x���w��Ч�����ò�ʾ�������ᷨ(DSC)�y����poly(VEC10-r-LiSTFSI)��PVEC�IJ������D׃�ض�(tg)�քe��-43����-9.0��(�D1a)��PVEC��poly(VEC10-r-LiSTFSI)�ڲ�ͬ�ض��µĹ��γ�ԥ�r�g����׃�W����(�D1b)����Y���c�õ��ĽY��һ�¡����Ҝ�����poly(VEC10-r-LiSTFSI)��PVEC�Ĵ惦ģ���������^��(G '' <1 MPa)���ų���ͨ�^���Cе��������Li0֦���Ŀ�����(�D1c)��

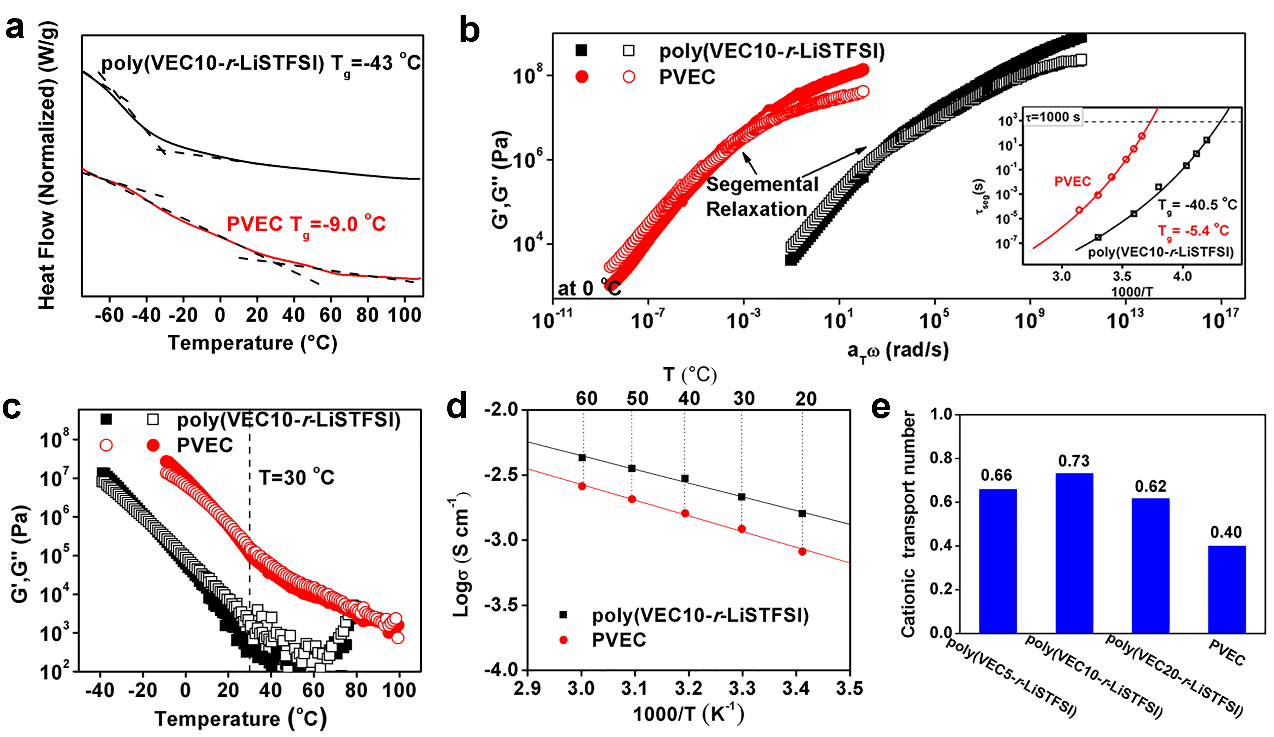

�D1. (a)Poly(VEC10-r-LiSTFSI)��PVEC��DSC������(b) poly(VEC10-r-LiSTFSI)��PVEC��0��C�µĴ惦ģ��G��(���w)�͓p��ģ��G��(��)��������������:��Ӌ�Ĺ��γ�ԥ�r�g������1000/T��(c) ��223 K��373 K֮�g����ģ���ă���͓pʧ������(d) PVEC��poly(VEC10-r-LiSTFSI)��20��60 ���ض��µ�Arrhenius�D��(e)Poly(VEC-r-LiSTFSI)��PVEC��tLi+ֵ��
�����о����x�ӌ��������늻��W�迹�V(EIS)��ԓ�ۺ���늽��|���x�ӌ�����M���u����Poly(VEC10-r-LiSTFSI)��PVEC��20��C�r�քe����1.60 mS cm-1��0.816 mS cm-1�ă�Խ�x�ӌ����(�D1d)���h���ڻ������I�ľ���ϩ(PEO)���x��늌��ʵĜض���ه�Ա��F����͵�Arrhenius���О���poly(VEC10-r-LiSTFSI)���^���Ĝضȷ����ȱ��F���^�ߵ��x��늌�����poly(VEC10-r-LiSTFSI)��tLi+��Bruce - Vincent���y����0.73(�DS4)���h����PVEC (tLi+ ~ 0.40)�������ѽ������PEs(�D1e�͈D2e)��������Li/poly(VEC10-r-LiSTFSI)/SS늳ص�ѭ�h��������(CV)(�DS3c)�@ʾ�˵��͵Ŀ����Li���ܳ��^�������侀�Ԓ����������(LSV)��5 V (vs. Li+/Li)�rδ�^�쵽���@��늻��W�ֽ��E��

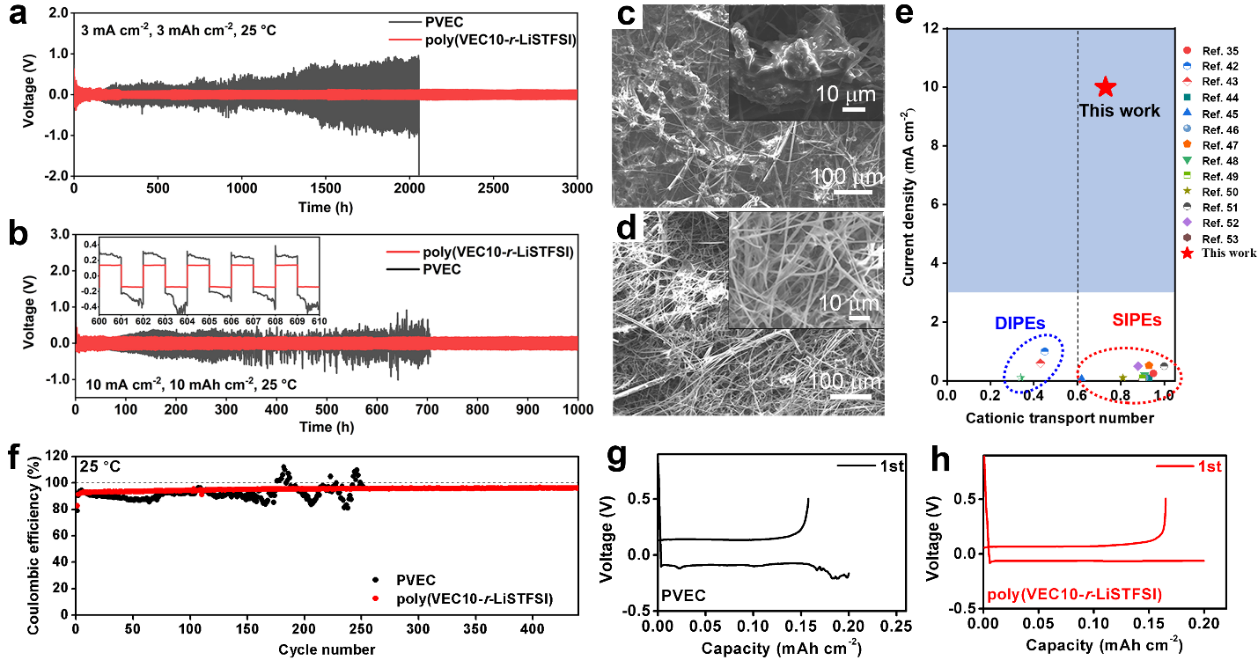

�D2. Li/poly(VEC10-r-LiSTFSI)/Li��Li/PVEC/Li늳���(a) 3 mA cm-2��(b) 10 mA cm-2������ܶ��µ�ѭ�h���F��(c) PVEC��(d) poly(VEC10-r-LiSTFSI)�ı���SEM��R��Ƭ��(e)������ͨ�ۺ���늽��|������ܶȌ���(f)��ͬ�ۺ���늽��|Li/Cu늳���0.2 mA cm-2������ܶ��µĎ��Ч����(g) PVEC��(h) poly(VEC10-r-LiSTFSI)��Li/Cu늳ص�늉�-����������

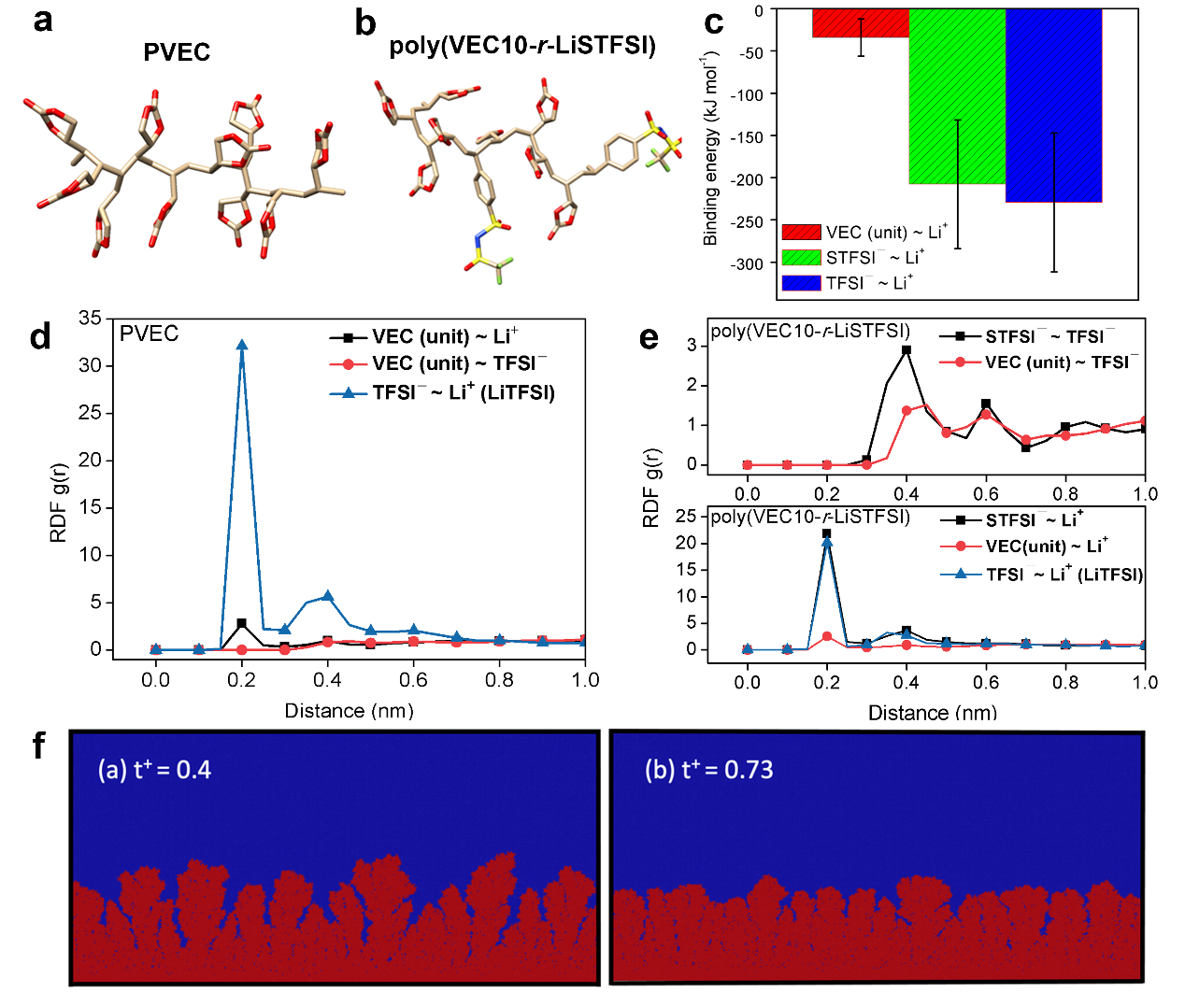

�D3. ��PVEC��poly(VEC10-r-LiSTFSI)�ϵ�ģ�M�Y����(a)����ģ�M��PVEC�ķ��Ә�����(b)����ģ�M��poly(VEC10-r-LiSTFSI)�ۺ���ķ��Ә��͡�(c) VEC�cLi+��STFSI?�cLi+��TFSI?�cLi+֮�g�ĽY���ܡ�(d) PVEC��RDF��(e) poly(VEC10-r-LiSTFSI)��RDF��(f)��ͬtLi+��֦�����L���ΑB��Ӌ��Y��((a) PVEC (tLi+= 0.4);(b) poly(VEC10-r-LiSTFSI) (tLi+= 0.73))��

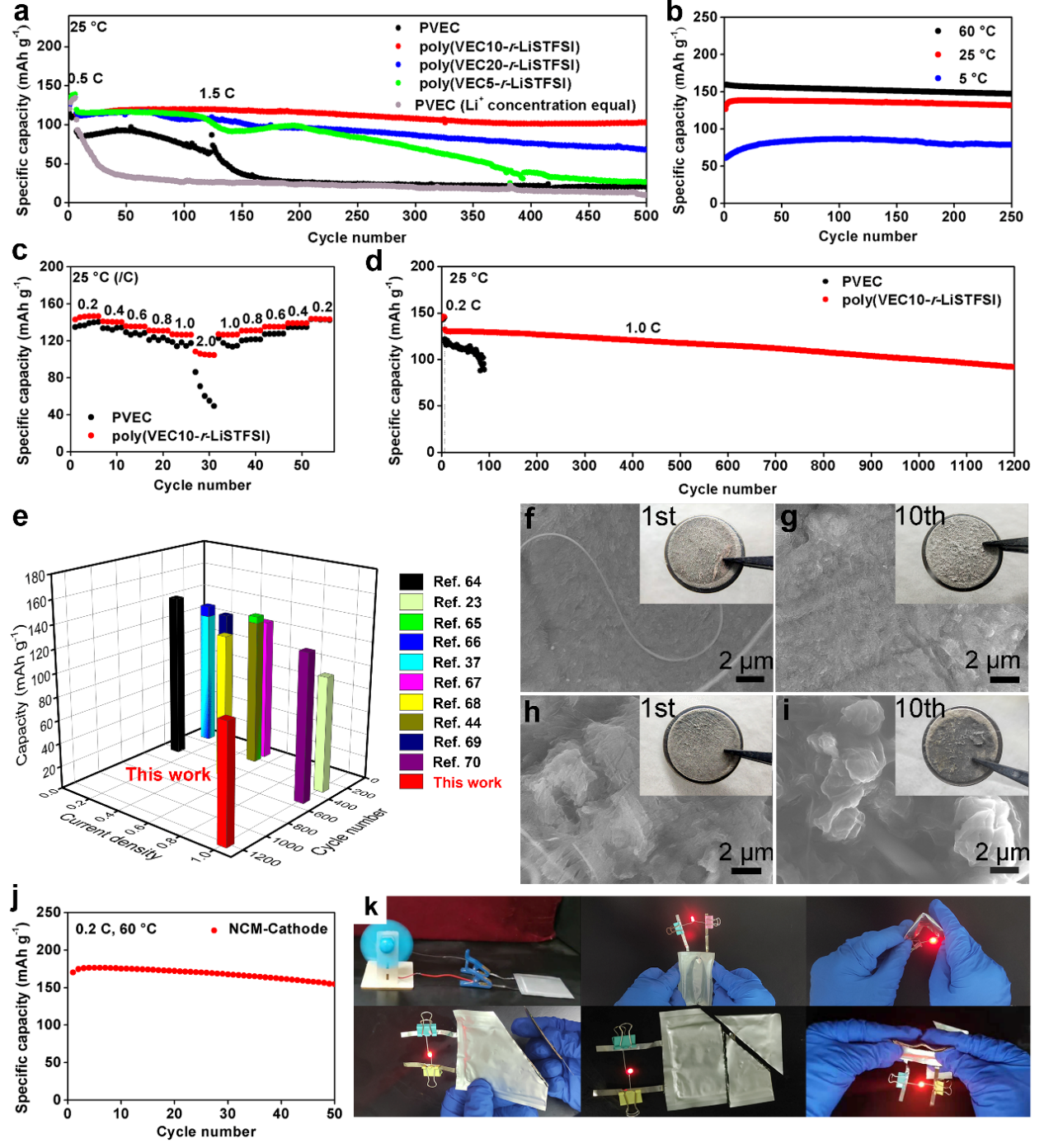

�D4. ��ͬ�ۺ���늽��|��LMBs늻��W���ܵ�Ӱ푡�(a) Li/LFP늳���1.5C�r��ѭ�h���ܱ��^��(b) poly(VEC10-r-LiSTFSI)��60����25����5���r��ѭ�h������(c)�������܌�����(d) Li/LFP늳���1C�r��ѭ�h������(e)�c�īI�������ۺ���늽��|��ѭ�h�������^��Li/poly(VEC10-r-LiSTFSI)/LFP늳���(f)��1��(g)��10��ѭ�h���䇱����SEM�D��(h)��1��(i)��10ѭ�h��Li/PVEC/LFP늳�䇱����SEM�D��(j) Li/poly(VEC10-r-LiSTFSI)/NCM늳ص�ѭ�h������(k)�M�b��ܛ��늳صİ�ȫ�Ժ͌����ԵĔ�����Ƭ��
���˜yԇ�䌍�����������ؓ�O�������F�(LFP)���O�M�b�˻���poly(VEC-r-LiSTFSI)��PVEC��䇽���늳�ģ�������ȱ��^��VEC��LiSTFSI�ڲ�ͬĦ�����µ�늻��W����������Li/poly(VEC10-r-LiSTFSI)/LFP늳�Ҳ���F����ѵ�ѭ�h����������500��ѭ�h�����������ʳ��^90%(�D4a)��ֵ��ע����ǣ��ڈD4b�У�Li/poly(VEC10-r-LiSTFSI)/LFP늳صă���늻��W�����ڸߜ��º͵͜��¶����ֲ�׃���ṩ�˸��ߵı�����(60���r152.7 mAh g-1����4ѭ�h�r25���r134.6 mAh g-1)��Li/poly(VEC10-r-LiSTFSI)/LFP늳�Ҳ���F����������������(�D4c)��������Li/poly(VEC10-r-LiSTFSI)/LFP늳ؾ��зdz�������ѭ�h��������ѭ�h1200������������70%���@�ӽ����H늳صĉ���Ҫ��(�D4d)���c֮ǰ����ľۺ������䇽���늳ص�������ȣ��@�N����x���w�Ɣ��ľۺ���늽��|�ڸ�����ܶ��µķ���ѭ�h���܃��ݸ����@(�D4e)��ͨ�^늳�ѭ�h��ȷ����c������֪��poly(VEC10-r-LiSTFSI)��Li/LFP늳���ѭ�h���ܵ��@����߿��Ԛw�Y�����ׂ���������������tLi+�ľۺ���늽��|������Ч����Li0֦�����L���Ķ��p�ٲ�����䇓pʧ�������·���D4f-i���������poly(VEC10-r-LiSTFSI)����Ч��߽��淀����������XPS������֪��poly(VEC10-r-LiSTFSI)���Ԝp�ٽ��滯�W�ĸ��������@1�w�Y����a���Ľ������ڷ���늽��|��Li0늘O�������Ч��
�@�N���x�ӌ���ʺ�tLi+Ҳ�������~��ĺ�̎��ʹ�����ژO�˗l���£���͜أ���늘Oؓ�d�߉����������ڵ͜�(5��)����Li/poly(VEC10-r-LiSTFSI)/LFP늳ص�ѭ�h250Ȧ����]�������pʧ���@ô�͵Ĺ����ض��r���оۺ���늽��|���_����������poly(VEC10-r-LiSTFSI)�����m������LFP���O�߉����O(��NCM)����߉�늳������c֮ǰ����Ļ���PEO��ϵ�y���о���Ⱦ��и�������ѭ�h������
��֮��ͨ�^����}���ڵ���r��ԭλ�ۺ�VEC��LiSTFSI���C����һ�Nǰ��δ�еČ��F����x���w�Ɣ��ľۺ���늽��|�ķ�������poly(VEC10-r-LiSTFSI)�������õ���x�ӂ�ݔ��(tLi+ ~0.73)�����x�ӌ����(20��C��1.60 mS cm-1)�͌�늉�������(���_5 V vs. Li+/Li)���ӑBģ�M�Y���������^�ߵ�Li�܄����̶Ⱥ�Li+�ڽ�֦STFSI?��TFSI?֮�g�������w��Ҳ���������poly(VEC10-r-LiSTFSI)���x�ӌ���Ժ��ߵ�tLi+���ڌ������@�N����x���w�Ɣ��ľۺ���늽��|��늻��W�Y���C���˾ۺ���늽��|�ĸ�tLi+��ʹ�ڸ�����ܶ���Ҳ����Ч����Li0 -֦�������L���@�N����x���w�Ɣ��ۺ���늵��OӋԭ��Ҳ�m���������ۺ���늽��|�wϵ����poly(vinylene carbonate), poly(1,3-dioxolane), poly(poly(ethylene glycol) acrylate) �� poly(propylene carbonate).�ȡ��@�N���͵��Ƃ��tLi+�ۺ���늽��|�ķ��������Ѓ�����늻��W���ܺͺ���ĺϳɷ������������Ƃ䃞�|�ۺ���늽��|�ƽ��·�����F�������ܶȡ������Ͱ�ȫ��늳غ���ӮaƷ��
���_��W��ʿ����������Փ�ĵĵ�һ����������������W���i�w���ں����_��W��I�о��T��ͨӍ���ߡ�����������������W����������������Դ�����X���Ҍ����Alexei Sokolov���ڡ����܊�о�������S���о��T��������ʿ�D��WEmily Ryan���ں���ī�����W�������ڌ������ṩ�ˎ�����ָ����
�īI朽ӣ� A Polymer Electrolyte with High Cationic Transport Number for Safe and Stable Solid Li-Metal Batteries. Xinyuan Shan, Madison Morey, Zhenxi Li, Sheng Zhao, Shenghan Song, Zhenxue Xiao, Hao Feng, Shilun Gao, Guoran Li, Alexei P. Sokolov, Emily Ryan, Kang Xu, Ming Tian, Yi He, Huabin Yang, Peng-Fei Cao.
https://doi.org/10.1021/acsenergylett.2c02349
- �������i�w���ڡ�Energ. Environ. Sci.����䇽���늳��еĸ���x���w�Ɣ��ۺ���늽��| - �F���cδ���lչ���� 2024-10-23
- ����W�₥�F� Mater. Today��֬������������nj��Q�p�Ӿۺ���늽��|�x�ܸ߉��늳� 2026-01-29
- �|�A��W������/����y�F� Adv. Mater.: ͨ�^�H��x�Ӽ{���w�S�ۺ���늽��|�{���x�ӂ�ݔ�Ԍ��F�����\����늳� 2026-01-09
- �A��������W�ב�����/�|�A��W�������� AFM��PEO���ۺ���늽��|�з���ģʽ���܄������x�ӂ�ݔ���|���{�� 2025-11-05
- �Ϻ���������/�����/���� JACS��һ�N׃���Եķ��Ӽ���̑B늽��| 2025-12-22
- �|�A��W��ҫ��/���n�}�M��������ͨ��W����骽��� AFM: ������x�ӻ�COF�{���w�S�Ǽܘ������ʹ̑B䇽���늳� 2025-09-14
- ������������� Adv. Funct. Mater.�������Y���ͺ�늽��|��ȫ�̑B䇽���늳��ṩ��·�� 2025-09-03
