�bצ��Һ�w�����z������͵������ߺ����;�����ָ��������1000~30000������������60%�Ҿ��л��Թ��܈F����,��-�ͷ����������ۺ�������������Ժ����ۺ����ǰ��w���߶��ܷ���ϡ������ܺ���Ϳ�ӵȣ����ЏV���đ���ǰ����Ȼ��������ϵķ�������нY���Ŀɿغϳ����R���ش�����

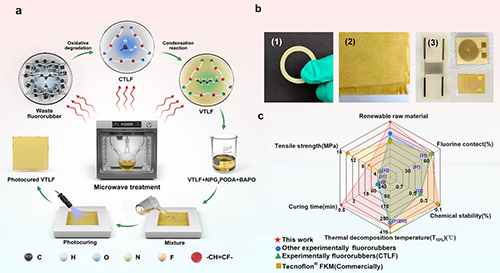

�D1 (a)VTLF�������ϳ������̻�����·����(b) (1) 3D��ӡ��VTLF�ܷ�Ȧ��(2)��̻����͵�VTLF���]�w�S�����ͺϲ��ϡ�(3)��̻����͵�VTLF���Ԃ�������(c)����о��c�������������w������������
���ڣ���ꖻ�����W��|�������F������Ї��ƌW���g��W��Ƙ���������������������ؘ������ԣ�ᘌ��U�������z����������-��-�ض�����������Ч��������-�˻����܈F�D���ġ�һ偷����B�m�����wϵ�����F���U�����w�����z-Һ�w���Ȼ������z��CTLF��-Һ�w����ϩ�������z��VTLF�����B�m�ϳ����״Ό��U�����w�����z���������ɹ�̻��ĸ��������M�����ߺ����;���������˺����ۺ���O���c��ճ�ȟo����Ĺ����y�}��VTLF�ķ��������_63.1%��������UV���H��30s���Ɍ��F��ȫ�̻����̻����VTLF���Hչ�F����������ˮ�ԣ����|�ǽ���96����107������늽^���ԣ��w�e�����4.42~9.97×1014 ��·cm������ɫ�����W���ܣ����쏊���_6.3MPa���������ĸߜط����ԣ�T10%��330���������W�����������ܱ����ʣ�93%���������P�I���ǣ����������õ����ԣ����ʸ��_94.21%�����о����H��ʾ��ԭ������������������������ķ����C�����U�������B�m�����������������⡱�͡��Ȼ�-ϩ�����������C�����������ߺ����;�����̻������wϵ���̻��a��C�����ܵ�Ӱ�Ҏ�ɣ����Ҟ鷴���ߺ����;����朽Y���OӋ�����ܻ������Ч���ع̻��ṩ����Փ���A��ȫ��˼·�������������I���ṩ�˸����ܺ����ۺ����������Q���������P�ɹ�����Upcycling of waste fluororubber to photocurable high-performance vinyl-terminated liquid fluororubber by multi-field coupling one-pot step-wise reactions�����}�l�������H피��ڿ�Advanced Science�����µ�һ���ߞ���ꖻ�����W��|����������ͬ��һ���ߞ���ꖻ�����W�Tʿ�о����������ͬͨӍ���ߞ��Ї��ƌW���g��W��Ƙ���������ꖻ�����W��Ѳ�ʿ��ԓ�о��õ�������Ȼ�ƌW�����Ŀ�����d�|Ӣ��Ӌ��������μ��˲��Ŀ���|��ʡ��Ȼ�ƌW���������Ŀ�ȵ�֧�֡�

�D2 (a)�����ʌ��U�������z��������������Ӱ���(b)�������r�g���U�������z��������������Ӱ���(c)�������ʌ��U�������z���������a���������Ӱ푡�(d)KOH/H2O2Ħ���Ȍ��U�������z���������a����Ӱ���(e)KOH��Һ������U�������z���������a����Ӱ���(f)�ضȌ�CTLF����ճ����Ӱ���(g)����ǰ���U�������z�ĸ����~׃�Q�t����V(FT-IR)��(h)CTLF���˴Ź�����V(1H-NMR)��(i)CTLF���˴Ź�����V(19F-NMR)��
����������-��-�ض������������������wϵ���������،��a�����ܵ�Ӱ푣����ߌ������wϵ���ضȡ��r�g�������M����ϵ�y�о�������������ǰ��CTLF����朽Y���c�����g����Ч�Pϵ���Y���@ʾ��ͨ�^�����ɿ����������������������wϵ���U�������z�Ľ��I��ȫ�ѽ⣬�c���y���ⷽ����ȣ�����Ч���@�����������^Ӌ�㣬�a��CTLF���������_64.6%�����������õ������ԡ�

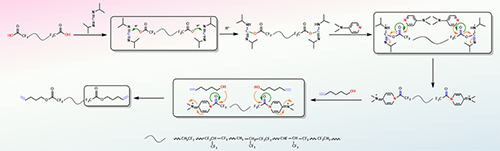

�D3 ��������CTLF�ġ��Ȼ�-��ϩ�����������C����
��D3��ʾ������CTLF����Ч�ϳ���ᘌ��ߘO���������;���������Ȼ�-ϩ�����������wϵ��ͨ�^�OӋ�̓��������F���U�������z-CTLF-VTLF���B�m�������ϳɣ�ԓ�������OӋ�ϳɸ����ܺ����ۺ���ǰ��w�ṩ���µą�����

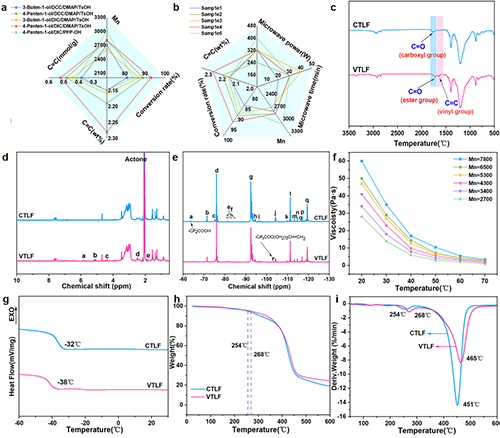

�D4 (a)�����wϵ��VTLF�˻��D���ʵ�Ӱ푡�(b)����������VTLF�Y����Ӱ푡�(c)CTLF�� VTLF��FT-IR�V�D��(d)CTLF��VTLF��1H-NMR�V�D��(e) CTLF��VTLF��19F-NMR�V�D��(f)�ضȌ�VTLF����ճ����Ӱ���(g) CTLF��VTLF��DSC������(h)CTLF��VTLF��TGA������(i)CTLF��VTLF��DTG������
��D4��ʾ�����Ȼ�-ϩ����������ǰ���ԇ�ӱ����Y��������ԓ�����wϵ���г�ɫ���x���ԣ������Ɖ������ۺ��������Y����CTLF��-COOH�D����-CH=CH2���D������߿��_93%��VTLF�ķ�������63.1%�Ҹߜط����Ժ͵͜����ܶ��õ������������⣬ͨ�^�˻����܈F���D�����҂������˺����ۺ���O���c��ճ�ȟo����Ĺ����y�}����D4��f���͈D3��f����ʾ������ͬ�ض����cCTLF��ȣ�VTLF���и��õ������ԡ�

�D5 (a)VTLF��̻������ęC����(b)NPG2PODA������VTLFճ����Ӱ���(c)�̻��r�g����̻�VTLF���ܶȵ�Ӱ���(d) VTLF��NPG2PODA��̻�VTLF ��FT-IR���V��(e)��̻�VTLF��19F-SSNMR�V�D��
ͨ�^�������ɻ���̻������wϵ�����F�˸ߺ����ۺ���o�܄��l���¿��ٹ�̻������U�����䷴���C������D5��ʾ��VTLF�Ĺ̻��^�̰����ɂ��A�������ȣ��ڲ��L��405nm��UV���£�BAPO �l����⣬�a���ɂ���������������һ������������������������ɻ������@Щ���ɻ���ʹVTLF��NPG2PODA���Ɇ��w���ɻ����S�������ɻ������l�£�VTLF��NPG2PODA֮�g�γɽ��W�j����Ҫ���ǣ����̻��wϵ�Пo������κ��܄�������ȫ����VTLF�ă��������Ժ�UV�����䣬���Ҝ���30s���������������

�D6 (a)��ͬNPG2PODA �����Ĺ�̻�VTLF��DSC������(b)��ͬ�������Ĺ�̻�VTLF��DSC������(c)��ͬNPG2PODA ������̻�VTLF��TGA��DTG������(d)��ͬ�������Ĺ�̻�VTLF��TGA��DTG������(e)�����zԭ�Ϻ�̻�VTLF��ͬ��ݗ��2D�D��(f)��̻�VTLF�ĽY��ʾ��D��
���������̻��a����VTLF����朽Y��-�̻��wϵ-�C�����ܡ��g�Ę�Ч�Pϵ����ʾ�˸ߺ����;������|�������̻��wϵ���̻��a��C�����ܵ�Ӱ푙C�ơ���D6��ʾ����̻�VTLF�ğ᷀�����@�������T10%��331����ߵ�346����Tmax�t��439����ߵ�463�����͜����܃���FKM��Tg��-18�����ҡ����⣬ͬ��ݗ�䡢TGA��DTG�����c�yԇ�Y����������̻�VTLF�ʬF�����@��ܛ���cӲ��������x�Y����������̻�VTLF�������������W���ܡ�

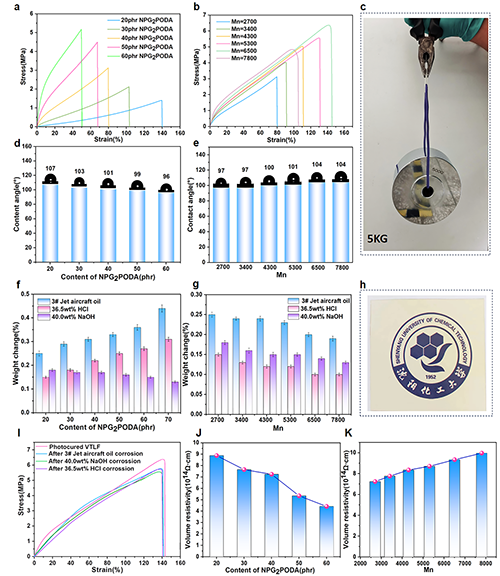

�D7 (a)NPG2PODA��������̻�VTLF���W������Ӱ���(b)Mn����̻�VTLF���W���ܵ�Ӱ푡�(c)��Ȟ�0.5mm��̻�VTLF��Ĥ�ɳ���5 kg��(d)NPG2PODA��������̻�VTLFˮ���|����Ӱ���(e)Mn����̻�VTLFˮ���|����Ӱ���(f)NPG2PODA��������̻�VTLF���W�����Ե�Ӱ���(g)Mn����̻�VTLF���W�����Ե�Ӱ푡�(h)��̻�VTLF��Ĥ��������(i)��̻�VTLF����ͬ�܄�����������W���ܡ�(j)NPG2PODA��������̻�VTLF�w�e�������Ӱ���(k)Mn����̻�VTLF�w�e�������Ӱ���
��D7��ʾ����̻�VTLF�����쏊�ȸ��_6.3MPa���������L���_144%��������̻��a�����o�B�̈́ӑB�����������p�ɳ��^5 kg��ͬ�r����̻�VTLFչ�F����������ˮ�ԣ����|�ǽ���96����107������늽^���ԣ��w�e�����4.42~9.97×1014 ��·cm���������ĸߜط����ԣ�T10%��330���������W�����������ܱ����ʣ�93%���������P�I���ǣ����������õ����ԣ����ʸ��_94.21%��
������һ�N�·f�ĸ߷����������ۺ�������������ؘ����������������һ偷����ďU�������z�������췴��·�����״Ό��F�˿����ɻ���̻��ķ����ߺ����;����Ч�ϳɡ����^���īI�Ј�������������ۺ����̻�ǰ��VTLF���������_63.1%���Ҿ��������������ԣ���̻����VTLF�������õľC�����ܣ�ʹ�����������졢�߶��ܷ���ϡ�������Ϳ�ӵ��I��չ�F����đ��Ý��������ĵ����P�о����ݱ،��鹦���Ըߺ����;����������ϳɡ�����朽Y���OӋ����Ч�̻������ṩ���µ�˼·���e���ں��պ��졢ʯ�ͻ������������ȸ��g�I����VTLF�ij��F�o�ɞ��@Щ�I���ṩ���µĽ�Q������
Փ��朽ӣ�https://doi.org/10.1002/advs.202501460
- �L��������ꐌW˼/���@/����� Nat. Commun.�����ڸ��������Ʋ��Դ��������ͭh�������c�h�������ɿع���-�ϳɸ߷��������ɻ��W���վ��� 2026-02-16
- �L���������������о��T�F� Macromolecules�����ô����ġ��������á��͡���Ч�����Ƃ���p�Y���߷���������ϩ 2026-02-06
- �L�����������I�t���ڈF� Macromolecules��������̼�錧�ĭh��̼�������w���o-Ó���o�����Ƃ�߷�������W���� 2026-02-04
- ��ɽ�ſ˴�W������/�͵���W�ï JACS���B�x�Ӵش��M�ۺ����x�ӂ��� 2025-06-06
- ����W�㽭�о�Ժ���߷��ӏͺϲ������ġ����������\ƸӢ�� 2024-09-23
- �Ĵ���W��ѱ����ƽ��ڈF� Polymer���܄��o����Ĥ���g���F����������ϩ��PCTFE����Ĥ���� 2024-01-03
- �п�Ժ���W�����V���о��T�FC�����U��һ�����t�ÿ��ֵĻ��������c���W�������� 2020-10-16
