���ճ�ʹ�õ��֙C��Ļ�������I����w�C�ϴ����ЙC��������һ�N��Ҫ�������ϣ��яV�������ڬF�����I�c������T��档Ȼ�������y�߷����ЙC�����L�����R��һ���������y�}�����ȡ�Ӳ���c�g���y�Լ�á��������OӋ����ߵı���Ӳ�ȕr������朶��\�����ޣ����������g���½������_�������p������֮�����������g�Զ�����朶εĻ������������Ӳ�����y�Ա��C���@�NԴ�ڸ߷���朠�Y���Ĺ���ì�ܣ��ɞ��Ƽs�ЙC������߶��I����չ���������컨��������ͻ���@һ���ޣ��W���c���I���_չ�˳��m̽������������{�����Ϙ����ͺϲ��ϣ��Լ��ڷ�����g��������������á��@Щ������һ���̶��σ����˲������ܣ���ʼ�Kδ�������߷���朵Ļ�����ܣ����~�c���Ʋ��ɼ�����ĸ���ì����Ȼ�Ҷ�δ�⡣��ô������ŗ����y�ľۺ����L朣��Qһ�N���ʽ�������������ӣ�
�������y˼�S��ܣ��A��������W���γ����ڈF������菽������Ԅ��Է����w������߷���朵�ȫ�������ԡ������xȡ�ߴ粻��1�{�Ą��Է����w�����������w�\��Ѿ۱�������飨POSS����������Y����Ԫ����ԭ�ӽY�����_�ɿأ���ͬ���߷eľ�㷀��Ҏ�����Mһ���أ��F����ÿ�������ӑB�����I�����������B�Ӽ������@Щ�{���w������ƴ�ӣ����������S�W�j�Y�����@һ���Բ��Hͻ���˂��y�ЙC���������ܾ��ޣ����_����һ�Nȫ�µ��OӋ��ʽ���ڱ����ߙCе�����c���Ե�ͬ�r�����F��Ӳ�ȡ�ճ���ԡ��ӹ����c���_���Եľ���������

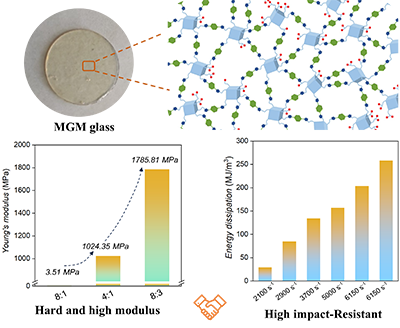

���Y���@ʾ��ԓ����չ�F��ȫ������������ܣ�
-
�����������ʳ��^89.5%��ҕ�X�������������y��W������
-
��Ӳ���c����������ģ���_1.79 GPa��Ӳ���_0.36 GPa�������ĥ�c���ԡ�
-
�������_������������ɢ�������_258.14 J cm-3����Խ���;ۺ��
-
���õļӹ�������ͨ�^���Οቺ�Ƃ��ȃH1.3 ��m�ij�����Ĥ��
-
��ճ�������������S����B-O�I�c�u�������������Ĵ�Ӽ��Џ��ȸ��_ 8.20 MPa��
���w�أ��@�N�����ЙC�����Ę���˼·���������ɣ��Ԕy��8�������u����POSS���Ӵ؞�Y����Ԫ����1,4-��������齻����ͨ�^����֮�g�γɵĄӑB�������I�����xɢ�ġ��{�eľ���B�ӳ����S�W�j���о���ͨ�^�˴Ź����c�t����V�C���˄ӑB���r�I�ijɹ���������С��X�侀�c����ɢ�似�g�t�Mһ����ʾ���^�Y���������POSS���ı������������ھW�j�о����ɢ��ԭ�е�POSS�ۼ��w���☋������m�����ĺ��^���W���ܵ춨�˽Y�����A���о�ͬ�r�l�F����PBA�����^�ߕr������δ������PBA���Y���������@һ�l�FҲ�郞����������ṩ�����_ָ����

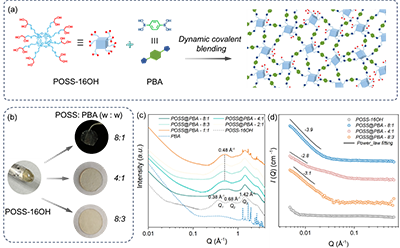

�D1 �����w���������OӋ�����c�Y������
POSS@PBA��ĩ���ڜغ͗l����60 ��C�������ӹ��������Π�����Ƃ�����ȃH1.3�ij�����Ĥ��չ�F�������ļӹ��m���ԡ���W�yԇ�����������ʳ��^89.5%���cʯӢ������PMMA�ஔ�������SPBA�������������½����^�ߕr������x�����γɌ��²��������W�����SPBA�����ʬF���{�أ��ͺ����r������ܛ�����죨ģ��3.51 MPa�����ߺ����r�D׃�鄂�Բ�����ģ��1.79 GPa��������500����������ģ���ڌ��^�ȱ���GPaˮƽ��ͨ�^����-�ٹ̻�ѭ�h�����Ͽ���ȫ�֏�ԭʼ���ܣ����F�]�h���ա��@һ�Y�������ؽ�ʾ�˽��ܶȌ��������ܵěQ����Ӱ푡�

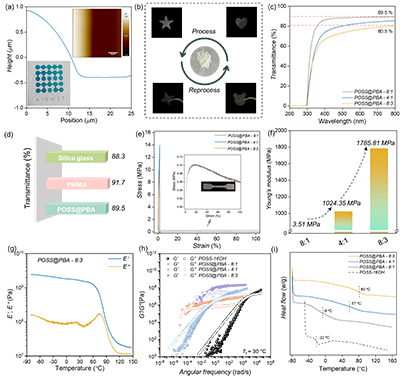

�D2 MGM�����ļӹ����ܡ���W�����c���W����
�{���ۜyԇ��ʾ�˲������W�����SPBA��������׃Ҏ�ɣ��S��PBA�������ӣ�����ģ����1.48 GPa������3.92 GPa��Ӳ�ȸ��_0.36 GPa���ӽ��������������X�Ͻ�ˮƽ��Ȼ���^��PBA��������gλ�茧�½��ܶ�ͣ����W���ܲ������������xʽ���ս�ɭ���U�yԇ�Mһ���C����Խ���_���ԣ�POSS@PBA-4:1�ڸ��ٛ_�����Ա��ֽY��������������������_695 MPa���_���g�Ը��_258.14 J cm-3���@һ��������Դ���p�fͬ�C���������ٚ��I˲�r���ܣ��������������Q�ӽY���֏͡����⣬���Ͻ�����ټӹ������W�����o˥�p�����ڽӽ��������D׃�ضȕrչ�F���������ޏ���������O�˗l���µđ����ṩ�˿ɿ����ϡ�

�D3 MGM���������W������Ƚ������{�����c�ӑB�_��
���ʾ�䃞�����W���ܵ�������Դ���о��߲��Ì�������V�����ϵĄ����W�О��M��̽�y���cPOSSǰ��w��ȣ������POSS@PBA-8:3�ڸߜ^���F�w���������I���Q�����W���~���ɳ��^�̣����������ɳ���Y�������@���p���������ɳ���PBA���댧��POSS�g�������ӿ��������ٴμ��ɳڵı���������ڸ��ٛ_�����F��������ɢ�ṩ�˽Y�����A���ӑB���r�I�c�ܼ����I�ąfͬ���ã������˼�߸�ģ������Ӳ�Ⱥ̓������_�����ܵď��g�W�j����ճ�����ܷ��棬POSS@PBA����������չ�F�����_8.20 MPa�ļ��Џ��ȣ��Ɖ�ģʽ��Ⱦ��Ɖģ��C��������I�Ϗ����ѳ�Խ��������Ⱦۏ��ȡ��������I��ˮ���������x����ϰ���Óճ�Ĵ̼�푑����ԣ��Mһ����չ�ˑ��È�����������Ч�����칤ˇ�c�]�h�ɻ����ԣ�ʹԓ���ϸ߶����Ϯ�ǰ�Gɫ���a�cԭ�ӽ����Եİlչ���

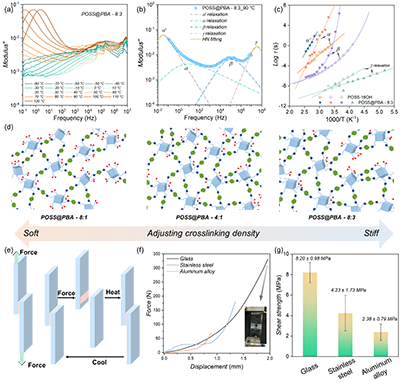

�D4 MGM�����Ķ༉�����W�cճ������
ԓ헹������ÄӑB���������W���ԁ��{�׳߶ȵ�POSS��Y����Ԫ���ɹ�������һ�ȫ�µķ����w����������Ҫ���ǣ��@�N���o�ۺ��������OӋ���ԣ��ĸ�Դ���ƽ������_���Ͻ������ď���-�g���Փ���������a�a�����µ���������w���������Q�������S������һ�������ܹ�W�c���o���ϵ������c��ԓ�ɹ��������Dynamic Covalent Networks of Molecular Clusters for Hard and Impact-Resistant Glass with Feasible Processability�����}�l������Advanced Science������Փ����ͨӍ���ߞ��A��������W���γ����ڡ�
ԭ��朽ӣ�https://advanced.onlinelibrary.wiley.com/doi/10.1002/advs.202524238
- �A���������γ����ڈF� JPCL/Chem. Sci.��ϵ�y�о����{���Ӵ��g���ؓ������ 2022-09-26
- �A���������γ����ڈF� JPCL�������ؓ�������{�ز���ճ���� 2022-08-03
- ���ʼ������WԺLars Wagberg���ڈF� AFM���{���w�S�ӑB�W�j������z늽��|늌��ʺ����W�� 2023-04-24
- �������w������ڡ�������\�s���� AFM���F�x���T���OӋ�༉�ӑB�W�j�Ƃ�������gˮ���z 2023-01-12
- �п�Ժ�Ϻ��ЙC���Г���863Ӌ���Ŀ���ͨ�^��� 2010-02-02
