���ù�̻�3D��ӡ���g�Ƃ����W���܃����ď����w���������ڂ��С��C���˺ͷ��o�I�������Ҫ���x���ڸ߶��p�Y�ľۺ����У�����������L�ֲ���ͨ�^�p�Y���f������朣��Ķ���Ч��ɢ�������x����ϸ��g�Ժ�ƣ���ֵ����ˣ����и߶��p�@�Y���ğ����Ͳ���ͨ���ȟ���ͻ����Ͳ��ϱ��F�������Ŀ��_���Ϳ�˺�����ܡ��c���W����ͬ���p�Y��������ý����ڑ����¿ɻ��ƣ�����ģ���c�g����ͬ�r�ܼ��p�Y߀�����L�Ѽy�Uչ·������ɢ������Ȼ���ڹ�̻�3D��ӡ�У����c�c�p�@��ì�������������������M�܄ӑB���r�I�ܸ������쏊�Ⱥ͔������L�ʣ�����˺���������c�����Ͳ��ϴ��ڲ�࣬ԭ�����ڻ��W���c�o����Ч�T���Ѽy·�����L���Լ�����ϡጄ�����������朶����L�����֮�£��ӑB�ǹ��r�I����I����������I���Ȕ��ѣ������Ѽy�����I�Uչ���Ķ��������Ѽy�����������I�x��ۺ���ԣ������I�ڴ�׃������������ɢ�c朻��ƣ��@����ߔ����g�Ժ�ƣ���ֵ���Ӛ��I���ò��H�ɺ�ɢ��׃�ܣ�߀��ͨ�^�ӑB���Q���F�ߏ����c�Ҝ����ޏ͡��@���У�������ͪ��UPy�����F���γ��Ի��a�����w���@�������������ܶȲ�����朶����á������о��������3D��ӡ���������ޏ͡����W�������Π�ӛ��������UPy�ȸߣ���������ϡጄ����{�������֬���ȣ��M��Ӱ��Ƃ䏗���w������������
���ڣ��Ї��ƌWԺ�������|�Y���о���������/�����J�F�ͨ�^�����м���ϩ��-2-(�嶡������)������˵ľ۰�����ϩ�����A�����Ͻ�֦UPy���F��ͨ�^�{�ؚ��I�ܶȲ��������W�j�����F�o���w��̻���֬��3D��ӡ���D1��ʾ�����Y�Ϲ���p�ع̻��c���ؚ��I���ԣ������˼�߸��ܶ���p�Y�c�ӑB���������ؓ�W�j���_�l���߃���ȱ��˺�ѿ��ԵĹ�̻��۰��������w��UPy���Ծ۰�����ϩ������UPyA���A��������p�@�c�������ąfͬ������չ�F��Խ��˺�����ܣ������n�}�Mǰ���о���LSVP���g���D1d�������F�˟o���w��̻���ӡ�����̶Ȝp�ن��w�����ܵ��������@헹��������˂��y��̻��Ƃ�ľ��н��Y���ď����w�ڿ�˺�ѷ���IJ��㣬ͨ�^���ι̻��õ��ĸ��p�@��������3D��ӡ�����w�ڻ؏��ԡ���˺���Ժ���չ�����_���˟������Ƽ���ˮƽ��
2025��12��6�գ�ԓ�����ԡ�Entanglement-crosslinking synergy for superior tearresistance in photocurable 3D-printed elastomers�����}�l���ڡ�Materials Today���ϣ�Article in Press�������µ�һ�������Ї��ƌWԺ�������|�Y���о���/�Ї��ƌWԺ��W��ʿ���S�r÷��

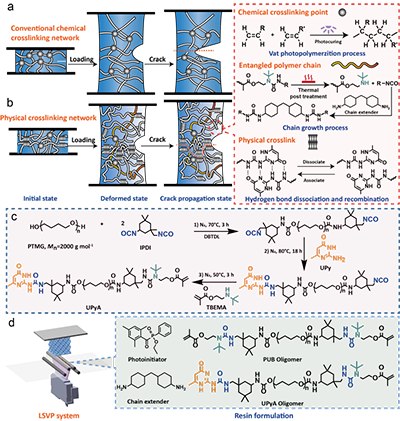

�D1 (a)��Ҏ���W���W�j���Ѽy�Uչ�^�̣�(b)�������c�߶��p�Y�W�j���Ѽy�Uչ�^�̣�(c)UPyA�A�����ĺϳ�·����(d)LSVPϵ�y�c���ȹ�̻���֬�䷽��

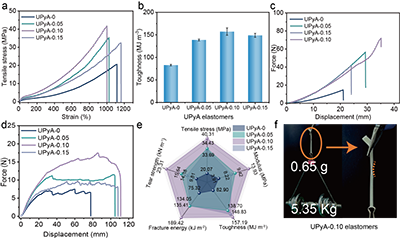

�D2 UPyA�����w�����W����(a)��ͬUPy�����ď����w��Ʒ�����쑪���C��׃������(b)��ͬUPy�����ď����w��Ʒ�g�Ԍ��ȣ�(c)��ͬUPy�����ď����w��Ʒ���������yԇ�����Cλ��������(d)��ͬUPy�����ď����w��Ʒѝ��˺�ќyԇ�����Cλ��������(e)��ͬUPy�����ď����w��Ʒ�����W�������_�D��(f)��߅ȱ�ڵ�UPyA-0.10��Ĥ��Ʒ�Ŀ�˺������չʾ��

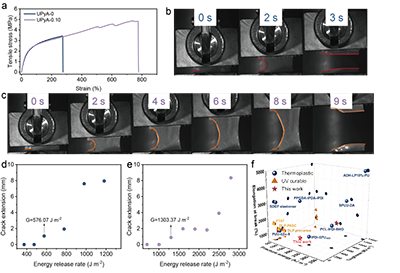

�D3 UPyA�����w���Ѽy�Uչ�О���(a)����5mmȱ�ڵ����쑪���C��׃������(b)���ٔz��C����UPyA-0�Ѽy�Uչ�^�̣�(c)���ٔz��C����UPyA-0.10�Ѽy�Uչ�^�̣�(d)UPyA-0�����w��ȱ��ƣ�����ܣ�(e)UPyA-0.10�����w��ȱ��ƣ�����ܣ�(f)UPyA-0.10�����w�Ĕ������c�īI����ĽY�����ȡ�
ͬ�r��UPyA-0.10�����w������������չ�F�������������D4��������LSVP���g�ɹ���ӡؓ���ɱȡ���C����ܽY�����ߴ羫�ȸߡ��տsС������ֱ���c�OӋһ�¡�����ȱ��C�ˌ��g�Y�Ϻ͏��s�Y�����ͣ���˺�������@��������ʹؓ���ɱȽY���ɳ��ܽ�9.8kg�����d���ҟo�Ѽy�Uչ�������еĄӑB���I�x��������������DMF������������ؽM���Ҝ������쏊�Ȼ֏���11.04MPa����75����̎�������L���c���Ȼ֏��ʷքe�_76.7%��38.8%�����⣬UPyA-0.10�߂䃞���ɻ����ԣ�������и��c�ټӹ����Ա��ָߏ��ȣ�>21MPa���������L�ʣ�>900%�����g�ԣ�>90MJm-3����FTIR�Y�������Y���������@ʾ���ڏ��s�Y�������еđ��Ý�����

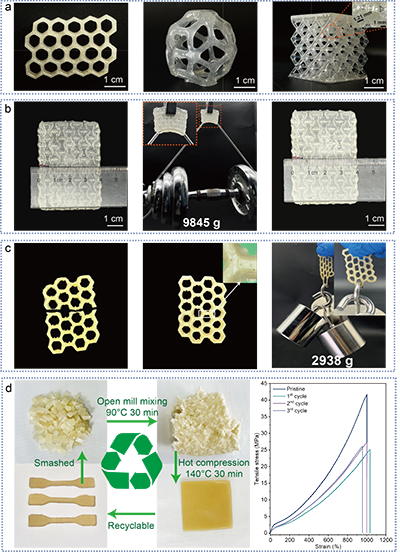

�D4 (a)LSVP��ӡ�ķ�C�Y��������Y������ܽY����(b)��ȱ�ڵ�3D��ӡ��Ʒ�e�����(c)��C�Y���ɓp����B�^�ɵ��ޏ͠�B���֏ͳ��d������(d)�����^�̼��䌦�������쑪���C��׃������
ԓ�����LjF����P�ڹ�̻�3D��ӡ�����w���ϵ��OӋ�c�ϳ����P�о��������Mչ֮һ����̻�3D��ӡ��֬���Ȇ��}�����o�Ƃ����W���܃����ď����w����O�����_����ˈF꠰lչ�˾������̻�3D��ӡ���ͼ��g����Q�˸�ճ�ȹ�����ֱ֬�Ӵ�ӡ�ļ��g�y�}[Nat. Commun. 2023, 14:4303]�����^ȥ�ă����У��F����ÄӑB���r�������Ƃ���һϵ�о��Ѓ�����չ����[Adv. Mater. 2023, 35, 2304430]��������ĭ����[Nat. Commun. 2025, 16:4756]�Ș�֬��չ��δ������̻�3D��ӡ�İlչ���ʬF�ɂ��P�Iڅ�ݣ�һ���棬�����O��ă������ɞ�ͻ��ƿ�i�ĺ��ġ�ͨ�^���MLSVP�����ͳ���ƽ�_���Y�϶ྀ���В��衢�ӑB·��Ҏ���c�Ԅӻ�����ϵ�y���Ɍ��F���Ș�֬�Ŀ��ٳ����c���I��Ҏģ���a����һ���棬�ӑB���r�c�ӑB�ǹ��r�W�j�����룬�����̻���֬�ṩ���潻�c������ɢ�C�ƣ�ʹ��ӡ���ڱ��ָߏ����c���g�Ե�ͬ�r�߂����ޏ͡��ɻ����c�L�������ԡ�δ�����S�������O���c�ӑB���W�W�j������ںϣ���̻�3D��ӡ�����������������Y�����o���t����е�c���ܲ��ϵ��I�F��Խʽ�lչ��
ԭ��朽ӣ�https://www.sciencedirect.com/science/article/abs/pii/S1369702125005176
- �A��������W���b�����A��W��Ӗ Nat. Commun.: �������쿹˺�ѵ͘O���ЙC���z 2026-01-29
- �P������W�Y�鲩ʿ/ Geoffrey Spinks���� AM����߿�˺�����������Ƥ�w��ģ�����͜��ӵĸ��������Ԉ����� 2024-05-02
- �����������E/�����콨�A��Nat. Commun.��������ƽ�����Y���OӋ�߿�˺���������ޏͿ�������݂����� 2023-01-15
- ������/���ƴ�Ժ����ƽ�����������ı� Small�����ڶ�ܹ����l���Ŀ��ή���̻�3D��ӡ���� 2026-01-19
- ������/���ƴ�Ժ����ƽ�����������ı�� Nat. Commun.����������̻�3D��ӡ�Ӽy�ľ۶���������������о� 2025-07-03
- ����|�����пƴ���Ƙ��� Adv. Sci.���ߺ����ۺ��һ偷����B�m����-���F�����ɻ���̻������ߺ����;����Ч�ϳ� 2025-05-30
- �m�ݴ�W�����܈F� Adv. Mater.��3D��ӡ�ӑB�m�����ݶȉ��֧�����ڼ����Ч�����ޏ� 2026-02-15
